Разъемы RJ45 SCP S45-1755P

Разъемы RJ45 для кабелей Cat7a/7/6a (50 шт.)

Simply45® — ведущий в отрасли бренд инновационных и высокопроизводительных модульных разъемов RJ45.

Компания Simply45®, ведущий в отрасли бренд инновационных и высокопроизводительных модульных штекеров RJ45, представляет наш экранированный модульный штекер RJ45 ProSeries S45-1755P с внешним сквозным заземлением. Уникально разработанный и запатентованный разъем Simply45® ProSeries S45-1755P упрощает и улучшает работу разъемов для экранированных кабелей 10G LAN. Сквозные модульные штекеры RJ45 Simply45® ProSeries S45-1755P на сегодняшний день представляют собой наиболее производительный, простой в использовании и наиболее экономичный способ профессионально терминировать экранированные кабели 10G и другие экранированные сетевые кабели большого диаметра.

S45-1755P соответствуют стандарту IEEE 802.3 10GBase-T и рекомендуются для экранированных кабелей 10G LAN Cat7a/7/6a с изолированными проводами из FPE, а также экранированных кабелей LAN с большим наружным диаметром и проводами с полиэтиленовой изоляцией, таких как Cat6 STP и Cat6a F/UTP. Эти вилки включают в себя некоторые уникальные функции, которые упрощают процесс заделки RJ45 10G и повышают производительность заделки.

Simply45® ProSeries представляет эксклюзивный Cap45™ (ПАТЕНТ: 10 811 831 B1). Cap45™ представляет собой изолирующий колпачок/стержень, который защелкивается на передней части проходного штекера RJ45 после заделки, закрывая оголенные концы проводов. Cap45™ предотвращает короткое замыкание в розетке RJ45 из-за неправильно обрезанных проводов или в розетках устройств, которые могут не соответствовать требованиям на 100 %. С Cap45™ любые электрические риски, связанные с оголенными концами проводов, теперь полностью устранены.

Cap45™ является НЕОБХОДИМЫМ для всех сквозных модульных вилок RJ45, используемых в коммерческих и сертифицированных системах.

Наши модульные вилки S45-1755P ProSeries Pass Through RJ45 обладают следующими характеристиками:

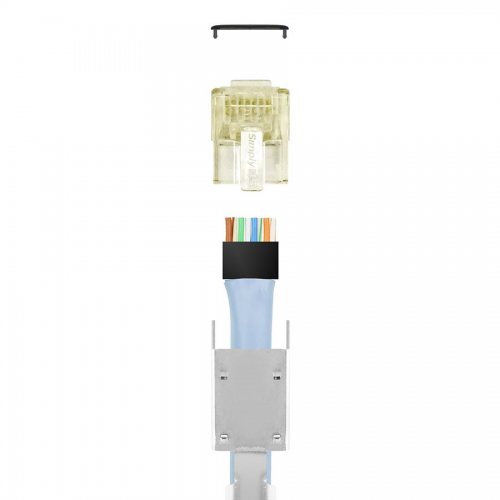

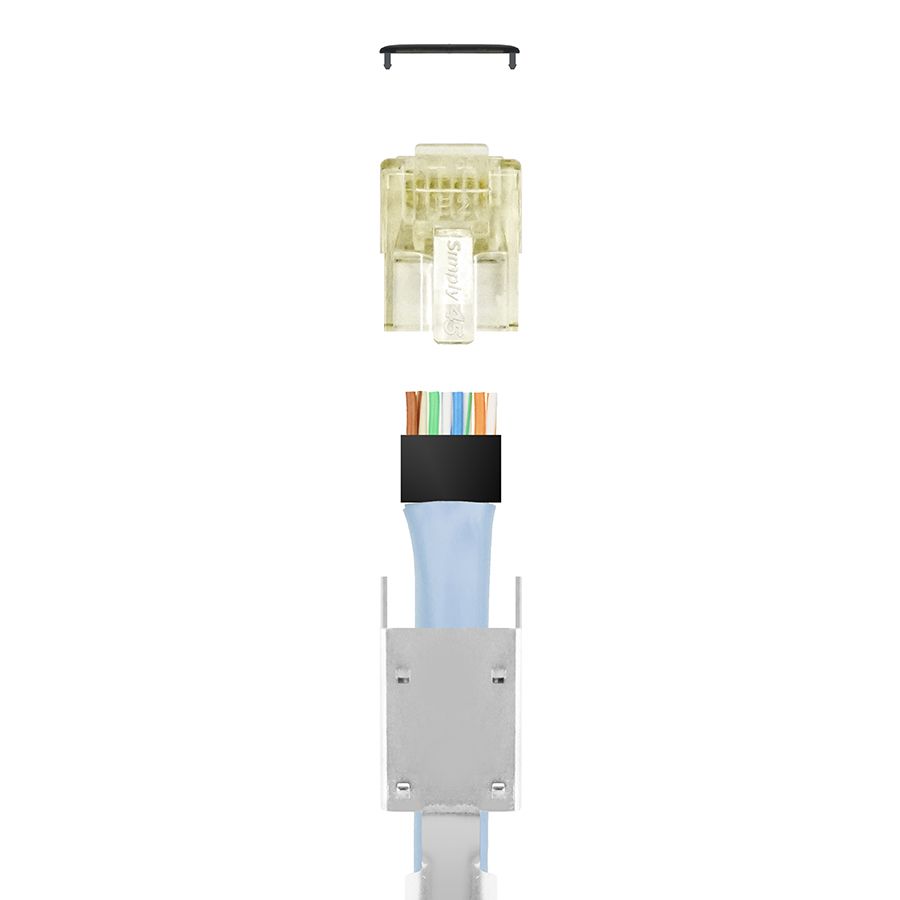

Вилка из двух частей. Мы испробовали все, что могли, чтобы использовать цельную конструкцию, но во время тестовых испытаний с ней было слишком сложно работать. Таким образом, мы отделили металлический экран от корпуса RJ45. Это позволило нам внести дополнительные изменения, и результатом стал значительно улучшенный процесс завершения, который стал быстрее и проще в использовании. Отделение корпуса вилки от металлического экрана позволяет вставлять кабели LAN 10G большого диаметра дальше в вилку. Это значительный прогресс в конструкции RJ45, поскольку эта функция улучшает характеристики NEXT за счет уменьшения длины нескрученных проводов внутри вилки. Пожалуйста, обратитесь к нашему техническому бюллетеню «Все об этих поворотах» для получения дополнительной информации о том, как эта функция повышает производительность RJ45.

S45-1755P поддерживает стандарты производительности: ANSI/TIA 568.2-D для Cat7a/7/6a/6; ISO/IEC 11801 Class F, Ea и E. Поддерживает высокопроизводительные приложения 10GBaseT по кабелям с экранированной витой парой.

Нагрузочная планка Bar45™ Опять же, мы сделали все возможное, чтобы избежать использования нагрузочной планки для экранированных проходных разъемов, но без нагрузочной планки мы не смогли достичь требуемых уровней производительности IEEE 802.3 10GBASE-T. Багажник Bar45™ уникальной конструкции выполняет 3 функции:

1. Bar45™ изготовлен из материала, который обеспечивает лучшую изоляцию сигнала, повышая производительность NEXT;
2. Bar45™ Улучшает целостность сигнала за счет уменьшения длины открытых нескрученных проводов внутри вилки;
3. Bar45™ — это самая простая и быстрая нагрузочная планка, которую можно использовать для заделки кабеля 10G LAN. Больше не нужно возиться с проводами, пытаясь протолкнуть их через переднюю часть сквозного штекера RJ45. Bar45™ делает это так просто. Узнайте больше о Bar45™ здесь.

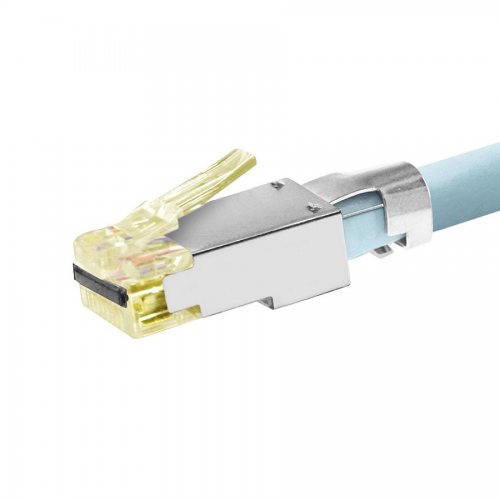

Cap45™ (ПАТЕНТ: 10 811 831 B1). Cap45™ представляет собой изолирующий колпачок/стержень, который защелкивается на передней части проходного штекера RJ45 после заделки, закрывая оголенные концы проводов. Cap45™ быстрый и простой в использовании. Подходит для всех совместимых разъемов RJ45. Благодаря Cap45™ любые электрические риски, связанные с проходом через открытые концы проводов модульной вилки RJ45, теперь полностью устранены. Узнайте больше о Cap45™ в нашем обсуждении линейки продуктов ProSeries. Если вы не хотите использовать Cap45™, нет проблем. Это не повлияет на работу штекера. У вас просто не будет преимуществ Cap45™.

Проволочная вставка с высоким/низким расположением в шахматном порядке. Проводники кабеля LAN легко вставляются в S45-1755P в шахматном порядке с высоким/низким расположением проводов через переднюю часть прохода RJ45 через модульную вилку. S45-1755P рекомендуется для экранированных кабелей LAN 10G и других экранированных кабелей LAN большого диаметра. Подходит как для проводов с FPE (вспененным полиэтиленом), так и для проводов с изоляцией из полиэтилена. Размеры проводников для одножильных проводов 23 AWG от 1,15 мм до 1,35 мм (0,045–0,053 дюйма).

Подходит для экранированных кабелей LAN большого диаметра. S45-1755P — идеальный разъем RJ45 для экранированных кабелей 10G LAN большого диаметра, таких как Cat7a, Cat7, Cat6a с конструкциями S/FTP, U/FTP, F/FTP и F/UTP. Также рекомендуется для экранированных сетевых кабелей Cat6 F/UTP большого диаметра. Работает с множеством материалов оболочки: ПВХ, пленум, LSZH, экструдированный и даже полиуретан. Максимальный диаметр кабеля LAN составляет 8,0 мм (0,315 дюйма).

3-контактный дизайн с 50-микронным покрытием из настоящего 24-каратного золота. Во всех проходных модульных разъемах Simply45® RJ45 используется только 50-микронный 24-каратный позолоченный 3-контактный штырьковый дизайн вместо 2-контактного, как в большинстве других проходных модульных разъемов RJ45. Штырек с 3 контактами обеспечивает 3 точки контакта с проводником из медного провода вместо 2. Это улучшает электрические характеристики и целостность сигнала. Трехштырьковый штифт также крепче держится на проводниках. Чтобы узнать больше о том, почему мы используем только 3-контактные штифты и контакты с позолотой 50 мкм 24 карата, нажмите здесь.

Улучшенная характеристика перекрестных помех. S45-1755P включает в себя эксклюзивную и уникальную комбинацию функций, которые работают вместе для улучшения характеристик перекрестных помех экранированного проходного модульного разъема RJ45. Никакой другой экранированный проход через RJ45 не работает так хорошо, как S45-1755P. Эти инновационные функции включают в себя революционную конструкцию вилки, нагрузочную планку Bar45™ и Cap45™. Штекер S45-1755P ProSeries НЕОБХОДИМО использовать для подключения всех экранированных кабелей 10G LAN.

Коммерческий рейтинг. Эти модовые вилки RJ45 соответствуют стандарту UL94 V0 (IEC 60695-11-10) для всех коммерческих установок. Эти вилки мода RJ45 рекомендуются для CMP Plenum, CMR, CM; и кабели LAN класса LSZH до B2ca.

Цветные тонированные модульные вилки RJ45. S45-1755P поставляется с желтым оттенком для легкой идентификации модульной вилки RJ45. Больше никаких проблем с определением, какая вилка какая. Все модульные вилки Simply45® RJ45 имеют цветовую маркировку для облегчения идентификации.

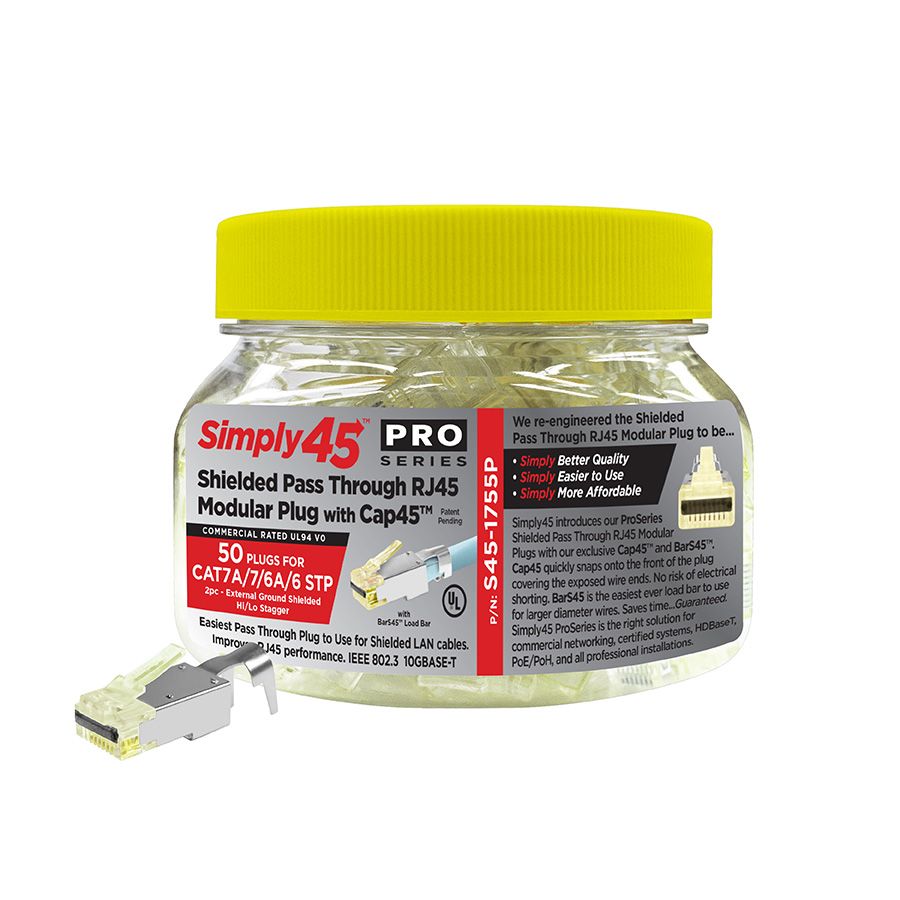

Баночка с широким горлышком для легкого доступа рук. Нет необходимости высыпать вилки модов RJ45 из банки только для того, чтобы до них добраться. Большинство рук (если только вы не Шрек" ????) могут легко дотянуться до последней пробки в банке.

Крышки банок с цветовой маркировкой. Крышка банки S45-1755P желтого цвета, соответствующего оттенку модного штекера RJ45. Это позволяет очень легко найти и идентифицировать предметы в вашей сумке или комплекте. Экономит время на определение необходимых модульных разъемов RJ45.

Внесен в список UL. Сквозные модульные вилки S45-1755P RJ45 внесены в список UL и имеют логотип UL на упаковке Simply45®. Только Simply45® имеет логотип UL Listed для качества и безопасности при проходе через модульные вилки RJ45. UL является самой строгой сторонней проверочной службой в мире, и продукты, отмеченные маркировкой UL, соответствуют самым высоким стандартам качества и безопасности.

PoE/PoH рейтинг. S45-1755P ProSeries — это ЛУЧШИЙ экранированный сквозной модульный штекер RJ45 для 10G и других экранированных кабелей LAN большого диаметра. S45-1755P рекомендуется использовать в тех случаях, когда PoE или PoH можно использовать по экранированным кабелям LAN 10G. В дополнение к правильному дизайну 3-контактного штифта; булавки с покрытием из настоящего 24-каратного золота; материалы RJ45 высочайшего качества, используемые в наших проходных штекерах RJ45; S45-1755P включает в себя революционную конструкцию вилки, нагрузочную планку Bar45™ и Cap45™, работающие вместе, чтобы обеспечить самое низкое сопротивление и наименьшее тепловыделение по сравнению с любым другим экранированным проходом через RJ45 для экранированных кабелей LAN большого диаметра.

Соответствует отраслевым стандартам. ANSI/TIA 568.2-D for Cat6 and Cat6a, 1096-A; ISO/IEC 11801 Class F, Ea, E; 60603-7; 8877:1992; FCC
