Разъемы RJ45 SCP S45-1155

Разъемы RJ45 для кабелей Cat7a/7/6a (50 шт.)

Simply45® — ведущий в отрасли бренд инновационных и высокопроизводительных модульных разъемов RJ45.

До сих пор использование модульного штекера RJ45 для терминирования экранированных кабелей 10G LAN, таких как Cat7a, Cat7 и Cat6a, отнимало много времени и вызывало разочарование, и если вы когда-либо проводили тест Fluke на каналах или каналах дальнего действия, результаты были не совсем выдающимися. Конечно, вы можете использовать промышленный разъем RJ45 Field Plug, но это дорого и требует больше усилий, чем следовало бы. Команда инженеров Simply45® провела всестороннее тестирование и разработку, чтобы спроектировать высокопроизводительное модульное решение стандарта WE/SS (8P8C) RJ45, которое было бы простым в использовании и экономичным.

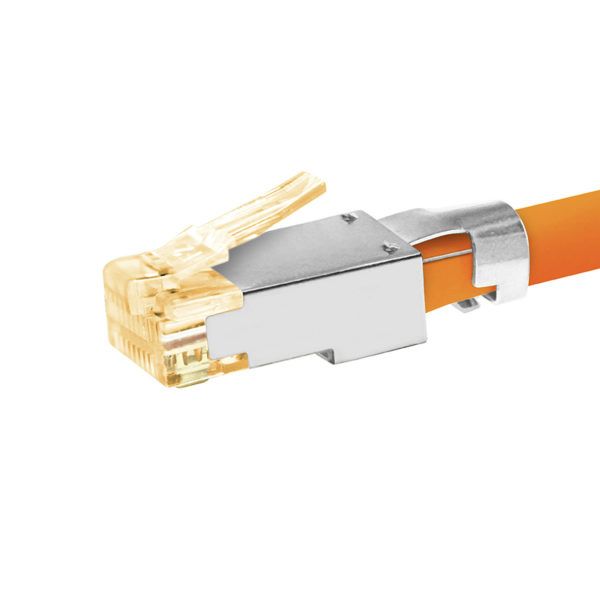

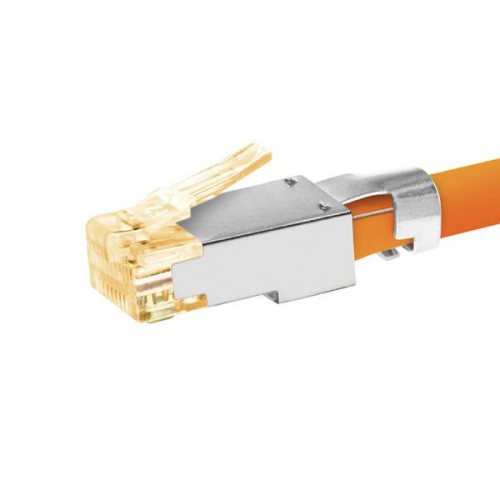

Представляем наши стандартные экранированные модульные вилки S45-1155 WE/SS с внешним заземлением RJ45 для кабелей LAN 10G с изолированными проводами из FPE. Провода с изоляцией из FPE (вспененного полиэтилена) используются в большинстве современных экранированных локальных сетей 10G, таких как Cat7a, Cat7, Cat6a с кабельными конструкциями S/FTP, U/FTP и F/FTP LAN. S45-1155 соответствует стандарту IEEE 802.3 10GBase-T.

Примечание. Если вы используете экранированный кабель LAN большего диаметра с PE (твердый полиэтилен), мы рекомендуем использовать нашу модульную вилку S45-1150 Standard RJ45 или сквозной разъем Simply45® ProSeries, деталь S45-1755P.

Уникальная конструкция Simply45® S45-1155 упрощает и улучшает работу разъемов для экранированных кабелей 10G LAN. Экранированные модульные вилки S45-1155 на сегодняшний день являются наиболее эффективным, простым в использовании и наиболее экономичным способом профессиональной терминации экранированных кабелей LAN 10G проводами с изоляцией из FPE.

S45-1155 включает в себя следующие функции:

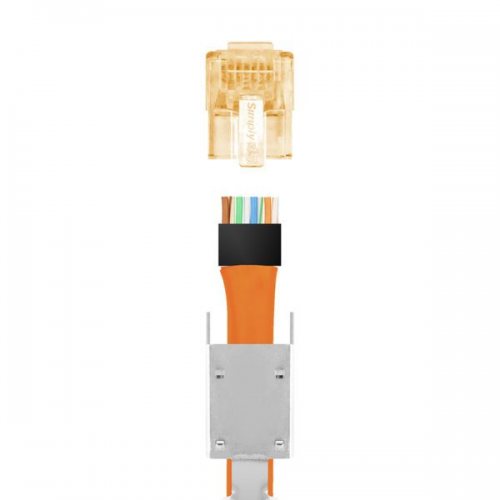

Вилка из двух частей. Мы испробовали все, что могли, чтобы использовать цельную конструкцию, но во время тестовых испытаний с ней было слишком сложно работать. Таким образом, мы отделили металлический экран от корпуса RJ45. Это позволило нам внести дополнительные изменения, и результатом стал значительно улучшенный процесс завершения, который стал быстрее и проще в использовании. Металлический корпус быстро и легко защелкивается на корпусе вилки перед обжимом вилки. Отделение корпуса вилки от металлического экрана позволяет вставлять экранированные кабели LAN большого диаметра дальше в вилку. Это значительный прогресс в конструкции RJ45, поскольку эта функция улучшает характеристики NEXT за счет уменьшения длины нескрученных проводов внутри вилки. Пожалуйста, обратитесь к нашему техническому бюллетеню «Все о тех поворотах» для получения дополнительной информации о том, как эта функция повышает производительность RJ45.

S45-1155 поддерживает стандарты производительности: ANSI/TIA 568.2-D для Cat7 и Cat6a; ISO/IEC 11801 Class F, Ea и E. Поддерживает высокопроизводительные приложения 10GBaseT по экранированной витой паре с полиэтиленовой изоляцией.

Бар нагрузки Bar45™. Эксклюзивные шины Simply45® Bar45™ представляют собой нагрузочные стержни, разработанные для соответствия конкретным модульным штекерам Simply45® RJ45, чтобы повысить производительность заделки и УПРОСТИТЬ процесс заделки. Инновационная шина Bar45™, разработанная специально для нашей части S45-1155, представляет собой самую простую в использовании нагрузочную планку из когда-либо созданных для заделки кабелей 10G LAN проводами с изоляцией из FPE.

S45-1155 Bar45™ разработан специально для нашего стандартного экранированного разъема S45-1155 с внешним заземлением WE/SS (8P8C) RJ45. Узнайте больше об уникально разработанных перекладинах Simply45® Bar45™ здесь.

S45-1155 Bar45™ делает несколько вещей для повышения производительности кабелей витой пары 10G и делает их более простыми в использовании, чем любые другие нагрузочные планки:

1. S45-1155 Bar45™ изготовлен из материалов, которые обеспечивают лучшую изоляцию сигнала и существенно снижают влияние перекрестных помех внутри штекера мода RJ45. Bar45™ поглощает и ограничивает перекрестные помехи как на ближнем конце (NEXT), так и на дальнем конце (FEXT), тем самым улучшая характеристики кабеля 10G.
2. Инновационная конструкция S45-1155 Bar45™ уменьшает длину нескрученных проводов внутри вилки, улучшая характеристики сигнала витой пары и существенно уменьшая появление NEXT в сигнале.
3. S45-1155 Bar45™ в сочетании с инновационным дизайном внутреннего разъема RJ45 от Simply45 позволяет вставлять сам кабель локальной сети дальше в вилку, уменьшая длину нескрученных проводов. Эта симбиотическая конструкция нагрузочной планки и внутренней конструкции разъема RJ45 помогает поддерживать улучшенную производительность и лучшую целостность сигнала, чем любое другое стандартное решение RJ45 для экранированных кабелей 10G.
4. Уникальная конструкция Bar45™ не требует утомительных задач, связанных с попыткой вставить проводники большего диаметра в очень маленькие отверстия, имеющиеся на большинстве других нагрузочных стержней. Этот дизайн был неприемлем для Simply45®. Bar45™ просто требует, чтобы вы вставили 4 провода в Bar45™, а затем вставили еще 4 провода (в соответствии с используемой схемой проводов). Обрежьте провод, затем просто вставьте Bar45™ обратно в оболочку кабеля LAN. Быстр¦ Прост¦ и легко сделать. Больше не нужно возиться с проводами, пытаясь вставить их в нагрузочную планку.

Конструкция S45-1155 Bar45™ также используется с модульным разъемом Simply45® Pass Through RJ45 для экранированных кабелей LAN, часть S45-1755P. После того, как вы использовали S45-1155 или S45-1755P Bar45™, вы больше никогда не захотите использовать что-либо еще для терминации экранированных кабелей 10G LAN для Cat7a, Cat7, Cat6a с кабельными конструкциями S/FTP, U/FTP или F/FTP.

Работает со всеми совместимыми модульными розетками RJ45. Поддерживает стандарты производительности: ANSI/TIA 568.2-D и ISO/IEC 11801.

3-контактный дизайн с 50-микронным покрытием из настоящего 24-каратного золота. Во всех модульных вилках Simply45® Standard WE/SS RJ45 используется конструкция с тремя штырями, покрытая золотом 50 мкм 24 карата, вместо конструкции с двумя штырями, которая используется во многих других стандартных модульных вилках RJ45. Штырек с 3 контактами обеспечивает 3 точки контакта с проводником из медного провода вместо 2. Это улучшает электрические характеристики и целостность сигнала. Трехштырьковый штифт также крепче держится на проводниках. Чтобы узнать больше о том, почему мы используем только 3-контактные штифты и контакты с позолотой 50 мкм 24 карата, нажмите здесь.

Прочные сетевые кабели. S45-1155 идеально подходит для большинства экранированных кабелей 10G LAN с жилами из FPE (вспененного полиэтилена). Поддерживает кабели LAN 23 AWG с максимальным диаметром кабеля 8,0 мм (0,315 дюйма) и размерами проводников 1,21 мм 1,45 мм (0,047 дюйма 0,057 дюйма). S45-1155 отлично работает с кабелями LAN Cat7a, Cat7, Cat6a с S/FTP, Кабельные конструкции U/FTP и F/FTP.

Улучшенная характеристика перекрестных помех. Уникальная внутренняя конструкция стандартного модульного разъема RJ45 S45-1155 позволяет вставлять кабель локальной сети дальше в разъем RJ45. Это уменьшает длину нескрученных проводов, повышая производительность NEXT. Наша конструкция вилки S45-1155 и Bar45™ обеспечивают наилучшие характеристики перекрестных помех среди всех экранированных вилок RJ45 на рынке.

Коммерческий рейтинг. Эти модовые вилки RJ45 соответствуют стандарту UL94 V0 (IEC 60695-11-10) для всех коммерческих установок. Эти вилки мода RJ45 рекомендуются для CMP Plenum, CMR, CM; и кабели LAN класса LSZH до B2ca.

Цветные тонированные модульные вилки RJ45. S45-1155 имеет светло-оранжевый оттенок для легкой идентификации модульной вилки RJ45. Больше никаких проблем с определением, какая вилка какая. Все модульные вилки Simply45® RJ45 имеют цветовую маркировку для облегчения идентификации.

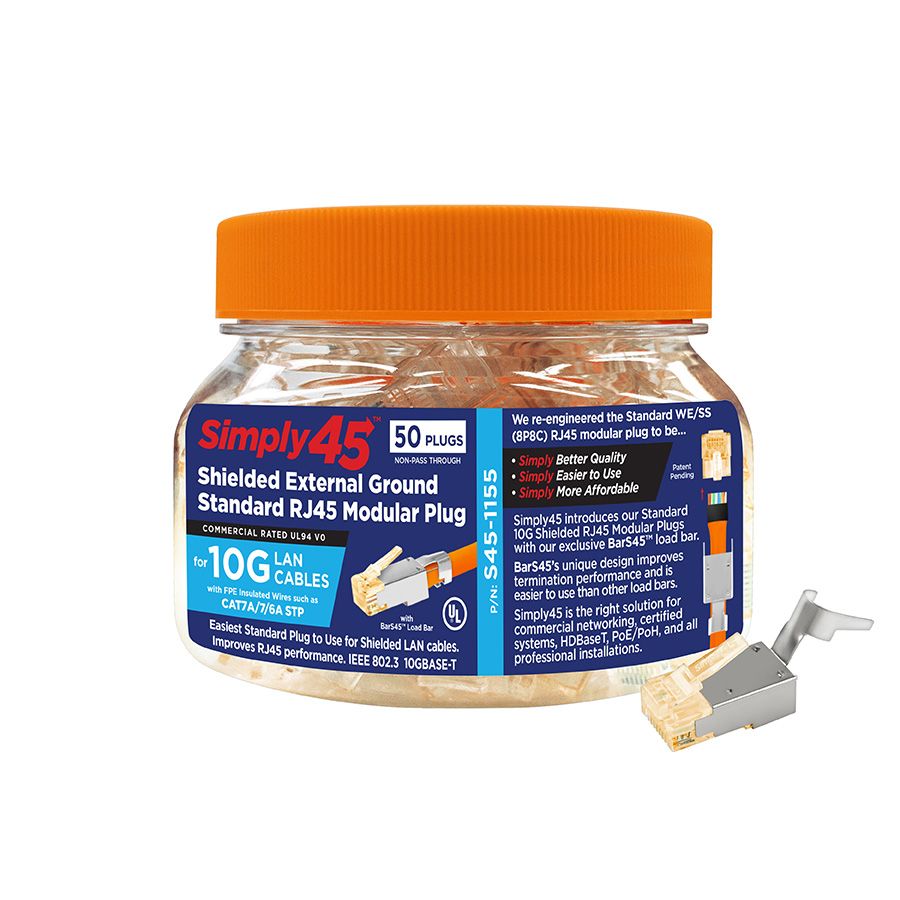

Баночка с широким горлышком для легкого доступа рук. Нет необходимости высыпать вилки модов RJ45 из банки только для того, чтобы до них добраться. Большинство рук (если только вы не «Шрек» ????) могут легко дотянуться до последней пробки в банке.

Крышки банок с цветовой маркировкой. Крышка банки S45-1155 оранжевого цвета, совпадающего с оттенком модного штекера RJ45. Это позволяет очень легко находить предметы в вашей сумке или наборе. Экономит время на определение необходимых модульных разъемов RJ45.

Внесен в список UL. Модульные вилки стандарта WE/SS RJ45 S45-1155 внесены в список UL и имеют логотип UL на упаковке Simply45®. Только Simply45® имеет логотип UL Listed для качества и безопасности при проходе через модульные вилки RJ45. UL является самой строгой сторонней проверочной службой в мире, и продукты, отмеченные маркировкой UL, соответствуют самым высоким стандартам качества и безопасности.

PoE/PoH рейтинг. S45-1155 идеально подходит для приложений PoE/PoH. В S45-1155 используется правильная конструкция штифта с 3 штырями; булавки с покрытием из настоящего 24-каратного золота; полностью экранирован и изготовлен из материалов высочайшего качества для модульных вилок RJ45. Все это обеспечивает более низкое сопротивление и меньшее тепловыделение, чем более дешевые разъемы RJ45, представленные на рынке.

Соответствует отраслевым стандартам. ANSI/TIA 568.2-D Class E, 1096-A; ISO/IEC 11801 Class E, 60603-7, 8877:1992; FCC
