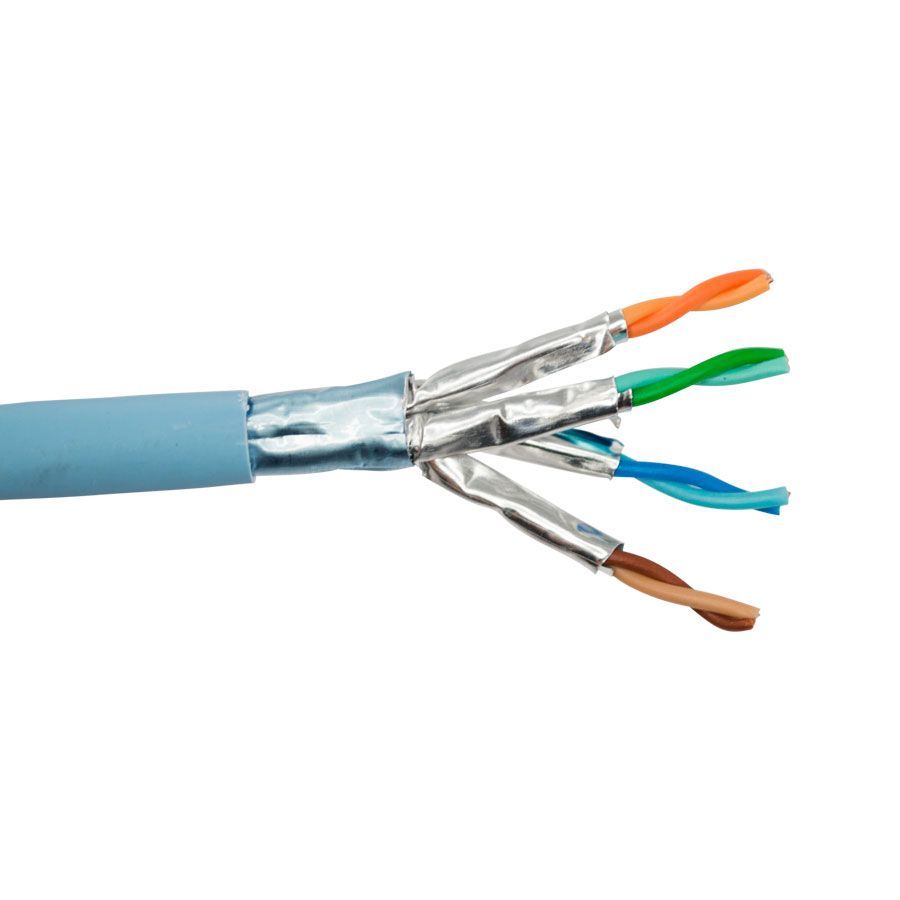

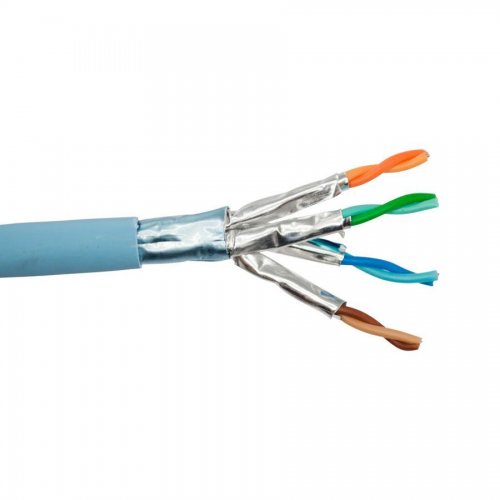

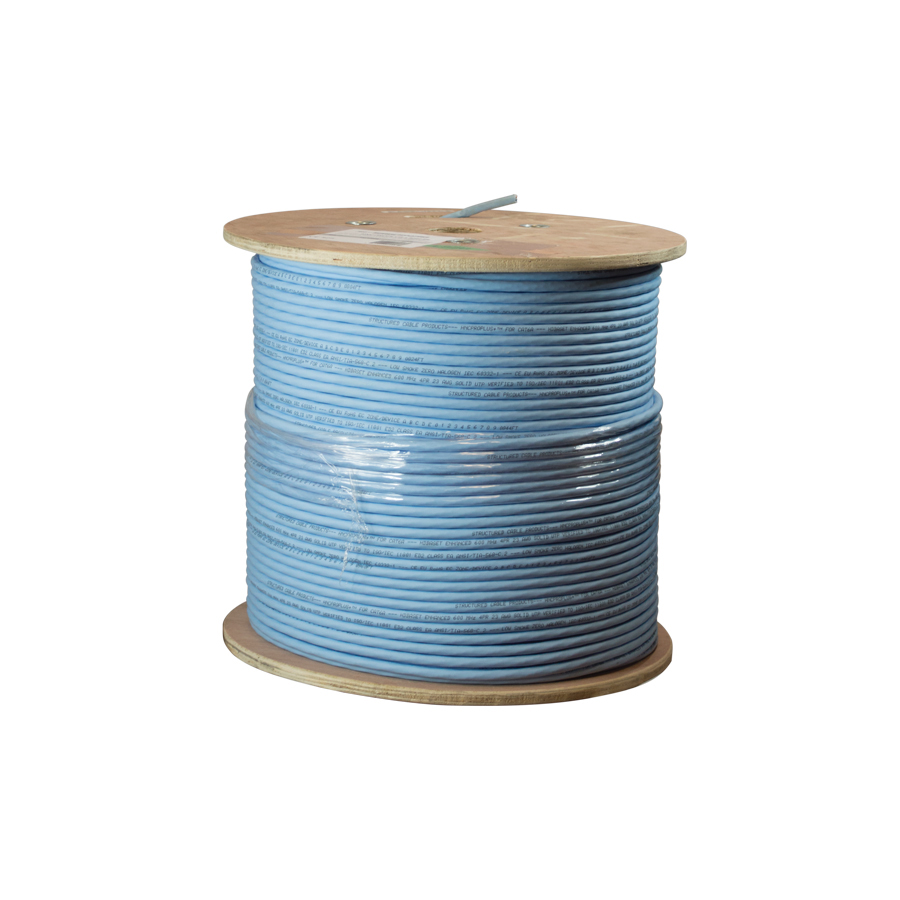

SCP CAT6A-F/FTP-LSZH-BL-B2 кабель Cat6a F/FTP

Кабель категории Cat6A F/FTP

Расширенные кабели SCP категории 6 (Cat6A) выводят характеристики витой пары для возможностей 10GBASE-T на новый уровень. Эти кабели SCP CAT6A разработаны в соответствии со стандартами производительности TIA / EIA, ISO / IEC и CENELEC. Все кабели SCP Cat6a протестированы и подходят для установки 10GBaseT.

Кабели Cat6a бывают разных конфигураций, чтобы удовлетворить ваши потребности. Для сетей 10GBaseT мы рекомендуем конструкцию Cat6a U / FTP. Это также предпочтительная конструкция для сетей HDBaseT. Конструкция Cat6a U / FTP предназначена для защиты каждой пары из фольги. Кабели Cat6a U / FTP обеспечивают лучшую производительность, гибкость и меньший диаметр, чем кабели других типов Cat6a.

SCP также поддерживает CAT6a UTP (неэкранированную витую пару) и Cat6a F / FTP (общий экран из фольги с экранированием каждой пары).

Кабели SCP Cat6a доступны с огнестойкостью: CMP Plenum; CMR Riser Rated; и LSZH (низкий уровень дыма, нулевой галоген) Dca-B2ca.

Для Европы:

Кабели SCP Cat6a соответствуют требованиям CPR (Правила для строительных материалов) EN50575: 2014 и соответствуют рейтингам EuroClass: Dca, Cca и B2ca. Независимо от ваших потребностей, будь то жилое, коммерческое или институциональное, у SCP есть кабель Cat6a, который вам нужен.

Техническая спецификация SCP CAT6A-F/FTP-LSZH-BL-B2 (pdf)

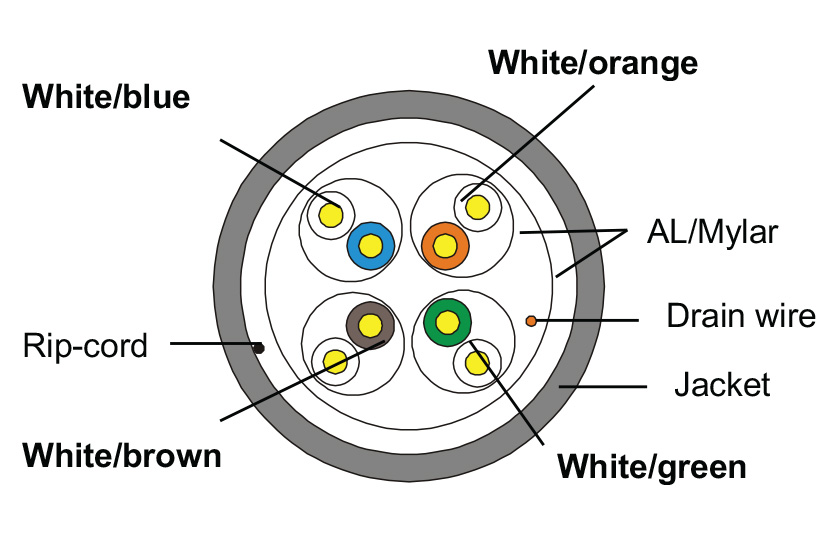

Конструкция SCP CAT6A-F/FTP-LSZH-BL-B2

Экранированные кабели Cat6a - F / UTP против U / FTP Какой мне следует использовать?

CAT6A (расширенная категория 6) становится предпочтительным кабелем для структурированных кабельных сетей и распределения сигналов высокой четкости по кабелям витой пары. CAT6a позволяет передавать высокочастотные сигналы 500 МГц со скоростью до 10 Гбит / с. Стандарты CAT6A 10GBASE-T указаны в ANSI / TIA 569.C-2 и ISO / IEC 11801, класс Ea.

В результате более высоких частот, используемых в 10GBASE-T, кабели CAT6A более чувствительны к рабочим характеристикам и факторам окружающей среды, чем кабели Cat6 или Cat5e.

Из-за этих же факторов экранированный кабель категории 6A (Cat6 Augmented) обычно является рекомендуемым кабелем 10G для большинства установок. Экранированный кабель Cat6a является основным инфраструктурным кабелем в Европе и на многих международных рынках. Однако в США неэкранированный Cat6a остается доминирующим по сравнению с экранированными версиями. Выбор экранированного или неэкранированного кабеля приводит к горячим спорам среди установщиков и разработчиков проектов. Окончательный выбор сводится к типу установки, факторам окружающей среды и, конечно же, бюджетным ограничениям.

Типы экранированных конструкций Cat6a на рынке

Сегодня на рынке популярны несколько различных типов конструкции Cat6a. К ним относятся: F / UTP, U / FTP, F / FTP и S / FTP. В целях этого обсуждения мы сосредоточимся на двух версиях: F / UTP и U / FTP.

Базовая конструкция F / UTP состоит из (4) неэкранированных витых пар 23AWG, окруженных общим экраном из алюминиевой фольги. Также имеется центральный шлиц (или поперечина), разделяющий каждую пару. Это тот же типичный тип конструкции, который используется для кабелей Cat6 и Cat5e STP. [Примечание: центральный разделитель шлицев / пар используется на кабелях UTP Cat6a и Cat6.]

Базовая конструкция U / FTP состоит из каждой пары проводов, окруженных собственным экраном из алюминиевой фольги. Центральный шлиц не требуется.

Однако, как и в жизни, «дьявол кроется в деталях». Между F / UTP и U / FTP существует значительно больше различий как в конструкции кабеля, так и в характеристиках кабеля, что не всегда заметно. Cat6a U / FTP превосходит по производительности, его проще заделать и проще установить, чем F / UTP.

Резюме

SCP не рекомендует использовать экранированные кабели Cat6a F / UTP для любой установки. При использовании экранированных кабелей Cat6a мы рекомендуем использовать U / FTP (или F / FTP, S / FTP в зависимости от установки) в качестве стандартного экранированного кабеля Cat6a для большинства установок 10G. Кроме того, мы бы рекомендовали использовать UTP Cat6a до того, как вы использовали F / UTP Cat6a, потому что F / UTP может фактически снизить производительность кабеля независимо от любых внешних проблем EMI. Если вы сертифицируете систему 10GBASE-T, мы настоятельно не рекомендуем использовать кабели F / UTP.

Вот краткое изложение преимуществ конструкции U / FTP Cat6a по сравнению с конструкцией F / UTP:

1. U / FTP имеет меньший наружный диаметр кабеля.
2. U / FTP более гибок и с ним проще работать.
3. U / FTP лучше для HDBaseT
4. U / FTP завершать проще и быстрее, потому что нет центрального шлицевого соединения и пары проводов скручены слабее.
5. U / FTP обеспечивает лучшую поддержку PoE / PoH, поскольку имеет более низкое сопротивление постоянному току и лучший отвод тепла.
6. U / FTP имеет меньший перекос задержки.
7. U / FTP обеспечивает более высокий запас по запасам для NEXT и ACR-F.
8. U / FTP имеет более высокую скорость распространения и меньшее затухание из-за используемой изоляции из пенополиэтилена.
