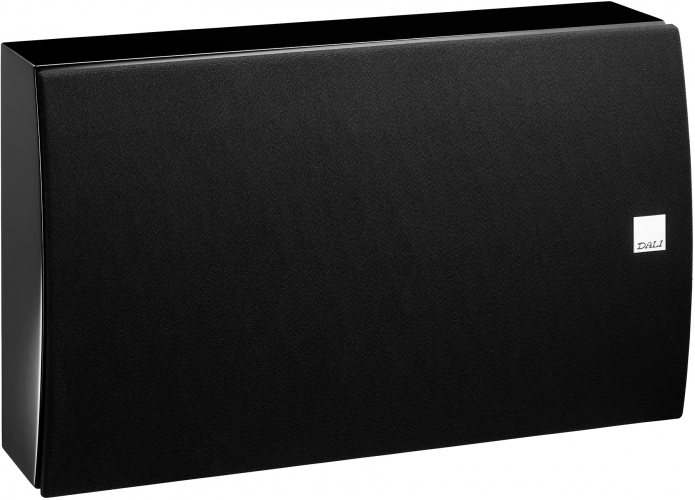

Dali RUBICON LCR (Black High Gloss Lacquer) Плоская настенная акустика

RUBICON LCR

Dali RUBICON LCR – это АС абсолютно новой конструкции, оптимизированная для настенного применения. Поворотный модуль гибридного твитера делает возможным использование Dali RUBICON LCR в качестве левого или правого, или центрального канала. У 6-дюймового НЧ-динамика оригинальный басовый порт, который обеспечивает максимальную глубину басов. Благодаря детальному и когерентному звучанию, с фантастической звуковой сценой, RUBICON LCR просто лучшая в своем классе.

Магнитная система

Воспроизведение неискаженного, неокрашенного и богатого деталями звука всегда было целью DALI. Благодаря недавно реализованной системе «Линейного привода» - SMC ‘Linear Drive System’, мы уверены, что в наших руках есть средство для поднятия качества звука в сегменте акустических систем среднего класса. Однако найти способ реализации полученных знаний оказалось не так просто. Желание максимизировать эффект от применения SMC и при этом сохранить магнитную систему как можно более простой, привело нас к бесчисленным экспериментам в нашем исследовательском подразделении. В результате получился полюсный наконечник, выполненный целиком из SMC, окруженный медным колпачком, и окруженный большим ферритовым магнитом. Таким образом эффект от применения SMC был максимизирован, а конструкция системы магнитного привода осталась довольно простой.

SMC

Использование SMC (магнито-мягкого компаунда – Soft Magnetic Compound) имеет много преимуществ, но главный результат – это значительное сокращение искажений, вызванных механическими потерями в магнитной системе. Уникальная способность SMC – высокая магнитная проницаемость при очень малой электропроводности – дает нам все желаемые преимущества действительно хорошего магнита для динамика, без его традиционных недостатков. В результате нам удалось достичь значительно меньшей окраски звука при воспроизведении.

Гистерезис

При использовании магнитов на основе железа в динамиках, процесс намагничивания и размагничивания при смене направления тока проходит не по одной и той же кривой. Процесс размагничивания проходит медленнее, чем намагничивания. Это явление называется гистерезисом, и известно как серьезная проблема почти во всех магнитных системах динамиков. Проблема гистерезиса заключается в том, что он вносит несогласованное сопротивление в звуковую катушку, что означает нежелательные искажения. Причина гистерезиса в том, что железо не только проводник магнитного поля, но и очень хороший проводник электрического тока. С другой стороны, SMC обладает очень высокой магнитной проницаемостью, но очень малой электропроводностью (около 1/10.000 железа). Результат применения SMC – почти полной отсутствие гистерезиса, и следовательно - искажений.

Линейность по току

В традиционной магнитной системе на основе железа, ток в звуковой катушке модулирует поток в магнитном зазоре. Эти изменения потока, разумеется, являются искажениями, и создают далекие от идеальных условия работы для звуковой катушки. Такая модуляция магнитного потока вызвана тем, что железо проводит электрический ток. Благодаря введению SMC в область, прилегающую к магнитному зазору, на эту модуляцию существенно меньше влияет ток в звуковой катушке. В результате нам удалось кардинально снизить искажения тока, генерируемые вариациями магнитного потока.

Линеаризация индуктивности

Сделать наши акустические системы дружественными к усилителям – это одна из важнейших частей процесса конструирования. Мы хотим быть уверенными, что именно усилитель а не акустические системы формируют аудио сигнал. Чтобы получить наилучшее качество от любого усилителя, акустические системы должны обеспечить для него стабильную рабочую среду. При поддержании импеданса настолько ровным, насколько это возможно, во всем диапазоне частот, усилитель способен выдавать одну и ту же мощность на всех частотах, сохраняя полной всю звуковую сцену – без неожиданных выпадений. Во многих конструкциях магнитных систем индуктивность звуковой катушки зависит от ее положения в зазоре. Окружая полюсный наконечник из SMC медным колпаком, и контролируя этот эффект с помощью крошечной перфорации в слое меди, мы можем сфокусировать влияние SMC вокруг звуковой катушки и линеаризовать зависимость индуктивности от перемещения в зазоре до такой степени, что она кажется практически одинаковой.

Малые потери

Сконструировав магнитную систему, которая практически не вносит нежелательных искажений, мы захотели добавить к ней другие компоненты, такого же высокого качества. Использование диффузоров, армированных древесными волокнами, которые изготавливает та же самая компания, что и диффузоры для колонок серии EPICON, обеспечивает басовый драйвер легкой, жесткой и неоднородной мембраной. Это позволяет диффузору легко двигаться, обеспечивая ровное «поршневое» перемещение и значительно сокращая возможность поверхностных резонансов. Результат- обилие тонких деталей и очень малая окраска воспроизводимого сигнала, даже на малых уровнях громкости. Диффузор обрамляет мягкий каучуковый подвес с малыми потерями, который сконструирован с нуля и сделан на заказ для драйверов RUBICON. Такой подвес гарантирует, что диффузор движется легко и без потерь энергии. Все компоненты размещены на алюминиевом шасси, которое обеспечивает максимальный воздушный поток вокруг диффузора и магнитной системы. Использование алюминия для шасси минимизирует также влияние магнитной системы, т.к. алюминий – немагнитный материал и не взаимодействует с полем магнитов. Все эти компоненты собираются на фабрике, чтобы получить драйверы для RUBICON. Они работают совместно, воспроизводя чистый, детальный звук без окраски или нежелательных искажений. Каждый динамик сконфигурирован согласованно с моделью, для которой он предназначен. Это сделано, например для RUBICON 8, за счет оптимизации басовых драйверов для большого хода, а СЧ-динамиков – для большого рабочего диапазона, поэтому спад характеристики задает кроссовер, а не динамик. Подобная оптимизация проведена для всего разнообразия НЧ-динамиков, используемых в других моделях.

ВЧ диффузор

В фирменном гибридном модуле ВЧ диффузора DALI объединен купольный излучатель с ленточным - для достижения поразительной достоверности в передаче высоких частот, и такой дисперсии, которая превышает достижения всех других технологий. В серии RUBICON, DALI использует как ВЧ диффузор с мягким куполом, так и гибридную конфигурацию. Ультра-легкий мягкий купольный ВЧ диффузор сконструирован так, чтобы достигать более высоких частот, чем тот мягкий купол, который используется в гибридном модуле DALI. Это сделано потому, что он должен работать в одиночку в полочной АС RUBICON 2. Для достижения более широкой полосы частот мы сконструировали более легкую и подвижную звуковую катушку. Для этого мы заменили традиционный медный провод на алюминиевый с медным покрытием. Такая более легкая звуковая катушка установлена внутри мощного ферритового магнита, который четко контролирует ее движение. Ленточная часть гибридного модуля представляет собой твитер магнито-статического типа. Четыре ленты из проводящего материала составляют активную диафрагму, которая контролируется сильным магнитным полем, формируемым вокруг них. Ленточный СВЧ диффузор отличает особо широкой дисперсией и вместе с мягким куполом мы получаем ВЧ модуль который начинает работу с таких частот, как всего 2.5 кГц и продолжает излучать вплоть до 30 кГц и выше. Такой экстремально широкий диапазон вместе с ультра-широкой дисперсией является важной частью высокого звукового разрешения, характерного для DALI.

Корпус

Изготовленные из плит MDF (Medium Density Fibre), корпуса колонок серии RUBICON образуют прочную базу для динамиков, которые привинчены болтами прямо к фронтальной панели толщиной 25 мм. Чтобы обеспечить интеграцию с корпусом, пять отверстий для болтов расположены прямо напротив ребер корзины НЧ-динамика. Модуль ВЧ диффузора прочно фиксируется на месте с помощью четырех болтов, устраняющих вибрации и резонансы. В каждом корпусе СЧ-динамик и НЧ-драйвер размещены раздельно в собственных отсеках. Это позволяет настраивать каждый драйвер индивидуально на его частотный диапазон, и за счет этого максимизировать отдачу НЧ-динамика. Кроме того, каждый НЧ-динамик имеет свой собственный порт фазоинвертора находящийся прямо позади него – чтобы минимизировать турбулентность и оптимизировать временное согласование между НЧ-динамиком и портом. Внутренние распорки применены для подавления резонансов корпуса и снижения окраски звука.

Путь сигнала

Когда аудио сигнал поступает на акустическую систему, он еще должен пройти длинный путь, прежде чем превратиться в слышимый звук. Зная, что кратчайший путь всегда самый лучший, причем особенно для электрических сигналов, DALI спроектировала внутреннюю разводку АС серии RUBICON настолько короткой, насколько это возможно. Смонтировав кроссовер прямо сзади на плате для клемм, мы уверены, что аудио сигнал с колоночного кабеля делится на нужные частотные диапазоны сразу же, как только попадает в колонку. Благодаря высокому качеству широкополосных динамиков, использованных в серии RUBICON, кроссовер может быть относительно простым, сохраняя в целостности исходный электрический сигнал. Разделенный на полосы сигнал затем проходит короткий путь до динамиков по тщательно отобранным внутренним кабелям, оптимизированным по критерию минимально возможных потерь сигнала. Напольные модели акустические системы серии RUBICON можно подключать к клеммам для би-ваеринга/би-ампинга, а RUBICON 2 и LCR имеют по одной паре клемм. Позолоченные клеммы для всей серии АС RUBICON принимают штекеры-«бананы», Y-образные лопатки и зачищенные провода. Их можно затянуть с большим усилием, т.к. они имеют малый шаг резьбы и обеспечивают надежное электрическое соединение колоночного кабеля и акустических систем.

Технические характеристики Dali RUBICON LCR

• Размеры (ШхВхГ): 468 мм х 278 мм х 146 мм
• Масса нетто: 8 кг
• Частотная характеристика: 59 Гц – 34 кГц
• Чувствительность: 89 дБ (2,83 В. / 1 м) / 109 дБ (spl)
• Номинальное сопротивление: 4 Ом
• Подаваемая мощность: 20 Вт - 150 Вт
• Динамики: СВЧ: 1 х 17 мм х 45 мм, ленточного типа / ВЧ: 1 х 29 мм, тканевый купол / НЧ: 1 х 165 мм, диффузор изготовлен из прессованной целлюлозы с добавлением древесного волокна
• Отделка: чёрный глянцевый
• Частота фильтра: 3,1 кГц / 14 кГц
