Руководство по настройке и подключению ресивера для домашнего кинотеатра
17.02.2019
Как подключить ресивер к колонкам и правильно настроить его
Вы приобрели новый AV-ресивер и комплект акустических систем для домашнего кинотеатра? Хотите сэкономить, выполнив все подключения самостоятельно? Вот несколько советов, которые помогут вам в этом.
Подготовка
Для базовой установки вам не нужно много инструментов.
Кусачки или стриппер для зачистки кабеля имеет важное значение. Фонарик может пригодиться. Вам также может понадобиться ноутбук или планшет, чтобы прочитать инструкции или посмотреть видео с инструкциями, которые вы найдете ниже.
Не удивляетесь, что почти все новые AV-ресиверы не имеют в комплекте печатного руководства пользователя. Большинство AV-ресиверов поставляются с кратким руководством, которое охватывает только основные шаги, которые позволят вам быстро начать работу.
Прежде чем закатывать рукава, начните читать краткое руководство и советы, приведенные ниже. Затем составьте план и список покупок. Установка и настойка оборудования пройдет легко и просто, если у вас есть все необходимые инструменты, прежде чем вы начнете.
Схема подключения AV-ресивера к акустическим системам. Конфигурация 5.1 (7.1 опционально)

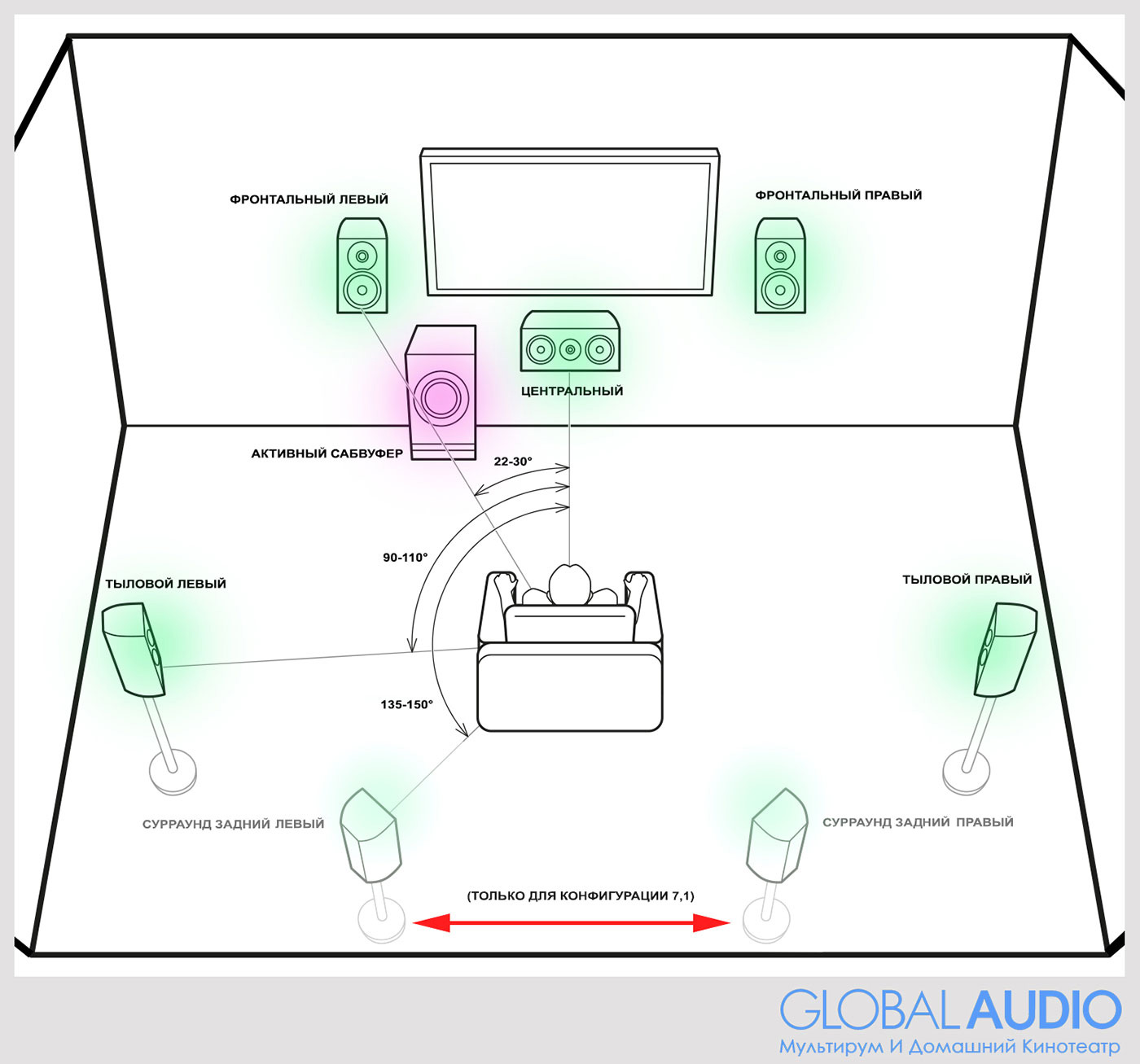

Схема расположения акустических систем в конфигурации 5.1 (7.1 опционально)

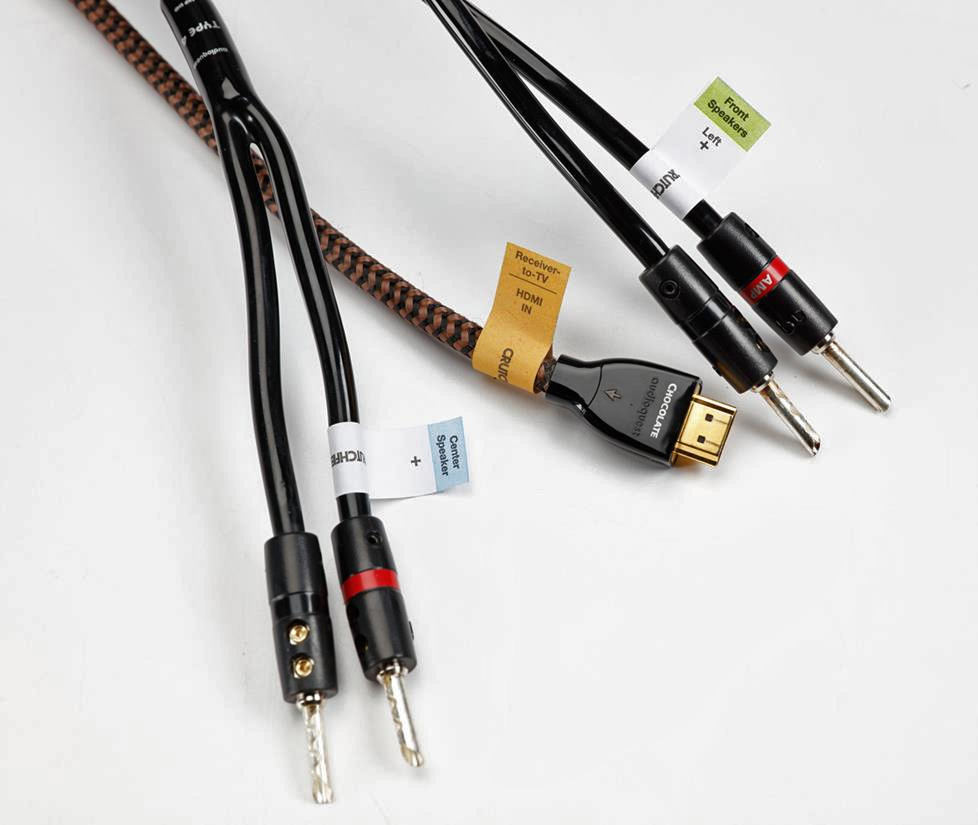

Пометьте кабели и акустические провода
Некоторые ресиверы поставляются с набором этикеток, которые позволяют легко отслеживать, что и куда идет. Однажды вы можете переместить или заменить AV-ресивер. В этот день вы скажите себе спасибо за маркировку кабелей.
Потратьте время на маркировку ваших кабелей. В конечном счете, вы сэкономите время и нервы..

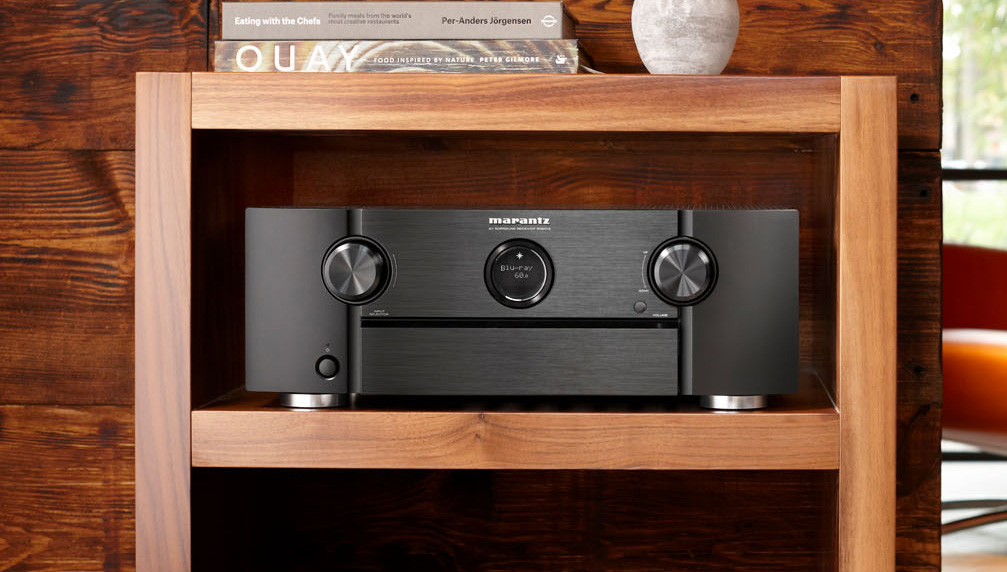

Где установить AV-ресивер?
Выберите место, которое хорошо проветривается. Убедитесь, что у вас будет легкий доступ к разъемам на задней панели ресивера.
Убедитесь, что вы оставили некоторое свободное пространство над ресивером.
Вы хотите, чтобы ваш AV-ресивер было слышно, но не видно? Прочитайте нашу статью о размещении AV-ресивера домашнего кинотеатра. Вы узнаете об удобной для установки мебели для развлечений, которая скроет ваше оборудование за закрытыми дверьми. Вы также найдете некоторые идеи о том, как скрыть аппаратуру в стойке или в подсобном помещении.
Где установить колонки?
Вы знаете как правильно разместить динамики системы домашнего кинотеатра? Если нет, см. Нашу статью о размещении динамиков для домашнего кинотеатра.
Составьте план расположения колонок. Затем проведите замеры, чтобы определить, какой длины акустический кабель вам нужен..
Сколько акустического кабеля вам понадобится?
Как только вы узнаете, где будут установлены ваши колонки и ресивер, вы сможете определить, сколько акустического кабеля вам понадобится. Используйте рулетку, чтобы получить грубое представление об этом. Или используйте длинный кусок веревки, чтобы имитировать каждый прогон кабеля, а затем измерьте общую длину. Смотрите некоторые советы в видео ниже.
Хотите спрятать провода тыловых динамиков?
Как лучше всего проложить провода к задним динамикам? У вас есть три основных варианта, два из которых не являются проблемой для непрофессионального установщика.
- Купить плоский акустический кабель для прокладки под ковром.
- Используйте кабельные каналы, чтобы скрыть провода без штробления стен.
- Скройте провода в стенах или за плинтусами. Чтобы понять как это сделать, прочитайте наше руководство по монтажу кабелей в стене.

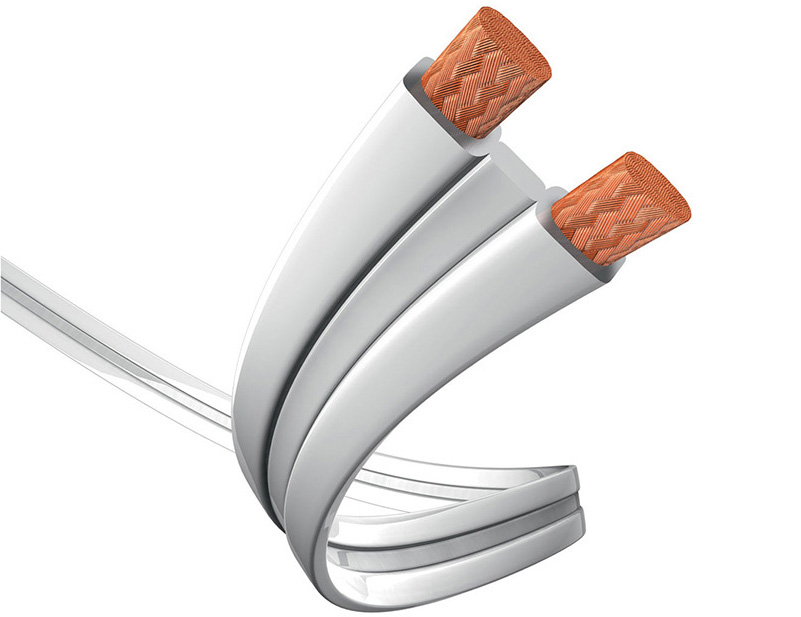

Используйте плоский акустический кабель, если хотите скрыть его за плинтусом или под ковровым покрытием.
Подключение динамиков
Подготовка проводов динамиков может быть утомительной работой, но не торопитесь и делайте это правильно. Вам нужны безопасные соединения, которые будут оставаться на месте в течение многих лет.
Зачем вам нужны разъемы для акустических кабелей
Подсоединение оголенных проводов громкоговорителей к ресиверу - настоящая боль. Вы будете делать как минимум 10 подключений в очень плотно расположенном ряду входных разъемов. Торчащая нить провода может вызвать короткое замыкание, которое отключит ваш ресивер.
Сделайте себе одолжение и купите комплект разъемов «Банан» (по четыре на каждый провод динамика). 20 штук таких разъемов должны быть установлены на оба конца каждого провода динамиков в системе 5.1.
Установка штекеров «Банан» на каждый провод стоит затраченных усилий.
Как установить разъемы "Банан" на акустический кабель
- Разделите провод надвое
- Снимите изоляции на концах проводов
- Подсоедините разъемы, как показано на видео ниже.
Убедитесь, что цвета на разъемах (обычно черный и красный) колонок совпадают с цветами или отметками на каждом акустическом кабеле. Важно быть последовательным, чтобы сохранить правильную полярность. Дополнительные советы смотрите в видео ниже.

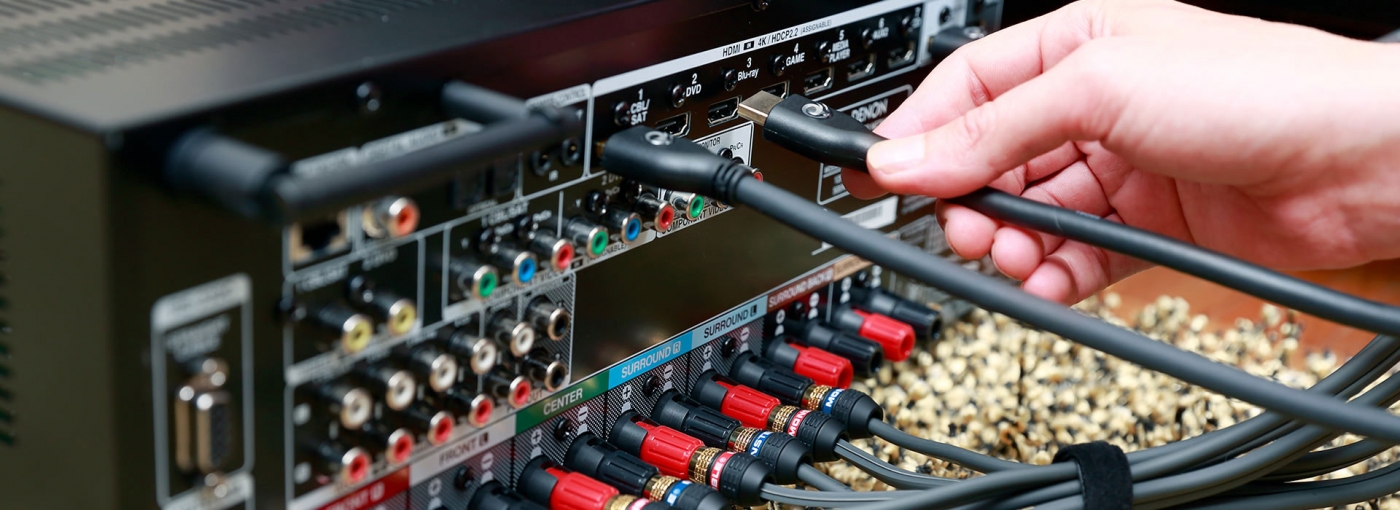

Как подключить провода динамика к ресиверу
Подключите колонки, прежде чем подсоединить шнур питания ресивера. Если вам необходимо повторно выполнить любое из подключений, сначала выключите и отсоедините ресивер от сети.
Поверьте мне, подключение оголенных концов проводов к близко расположенным клеммам ресивера – настоящее мучение. Разъемы «Банан» сделают вашу жизнь намного проще
При подключении громкоговорителей совмещайте цвета на разъемах с цветами на входных клеммах громкоговорителей.
Силовые соединения
Защитите свои инвестиции. Не подключайте свое оборудование непосредственно к розеткам переменного тока или дешевым удлинителям. Высококачественное устройство защиты электропитания защитит ваше оборудование от скачков электрического напряжения.

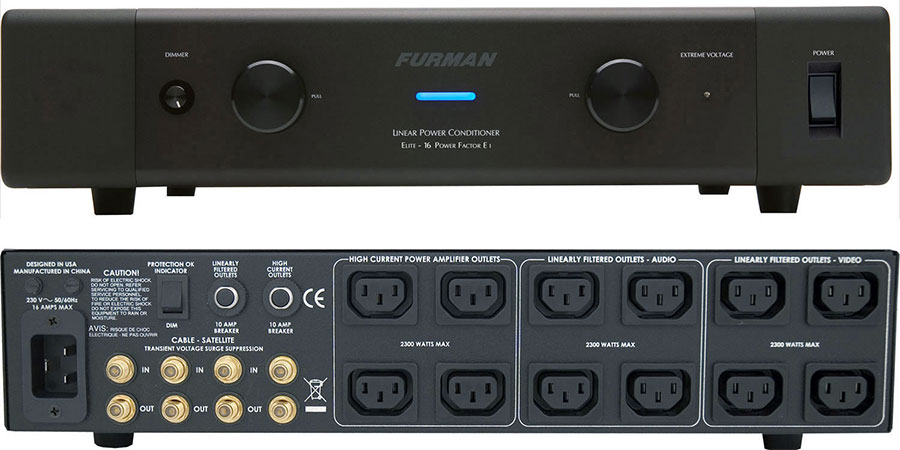

Хороший блок защиты питания обязательное условие при подключении дорогостоящей аппаратуры. Убедитесь, что у вас достаточно розеток, чтобы вместить все ваши компоненты.
Хороший блок питания обеспечит вас всеми необходимыми розетками и отфильтрует помехи от источника переменного тока. Вы получите защиту от перенапряжения и лучшую производительность от вашего оборудования.
Подключение ТВ и других источников сигнала
У вас есть все аудио и видео кабели, которые вам понадобятся? Вы уверены, что они правильной длины?
У вас нет свободного доступа к задней части вашей тумбы или стойки? Помните, что вам нужно будет подключить кабели, прежде чем устанавливать компоненты в тумбу или стойку. Это означает, что вам понадобятся более длинные кабели, чтобы подключить все провода не устанавливая ресивер в тумбу. Обычно 1,5-2 метров свободного кабеля достаточно.
Кабели, которые скорее всего вам понадобятся
- HDMI кабели, для вашей кабельной или спутниковой приставки и для аудио-видео компонентов, таких как Blu-ray плееры и игровые приставки Чтобы убедиться, что у вас есть подходящий кабель HDMI для компонентов 4K, прочитайте нашу статью о защите от копирования HDCP 2.2.
- RCA или XLR для аналоговых аудиоподключений
- Оптические или коаксиальные кабели для цифровых аудиоподключений
Узнайте все о других подключениях, с которыми вы можете столкнуться, прочитав наш глоссарий всех существующих AV-подключений. Если вы не уверены, что вам нужно, спросите своего консультанта Глобалаудио.
Сначала подключите телевизор
Многие из современных AV-ресиверов имеют экранные руководства, которые проведут вас через процесс установки. Вот почему Шаг 1 - подключить телевизор. Используйте выход HDMI 1 или «Main» на ресивере и вход HDMI (ARC) на телевизоре.
Вы пользуетесь встроенными приложениями потокового видео вашего смарт тв или смотрите эфирные каналы? В этом случае обязательно используйте соединения HDMI с маркировкой ARC (Audio Return Channel) на ресивере и вашем ТВ.
Если у вас старый телевизор или ресивер без ARC, подключите оптический цифровой аудиокабель к телевизору и ресиверу. Конечно, вам все еще нужно подключение HDMI для видеосигнала.

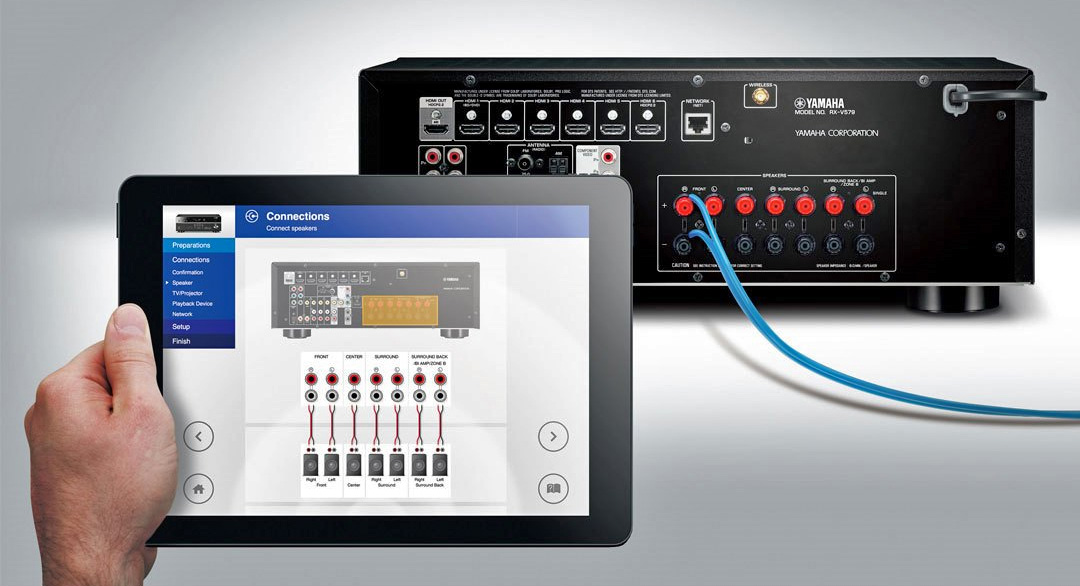

Приложение Yamaha AV Setup Guide поможет вам спланировать и выполнить подключения компонентов.
Для подключения компонентов следуйте инструкциям на экране
Не хотите читать руководство? Хорошие новости - вам, возможно, не придется. Многие из последних AV-ресиверов предлагают полезное экранное руководство по настройке или приложение. Вы просто подключаете ресивер к телевизору и следуете инструкциям, которые появляются на экране телевизора или на вашем мобильном устройстве. Посмотрите наше руководство по подключению AV-ресивера к телевизору, чтобы узнать больше о подключении различных устройств и компонентов к вашему ресиверу.
Как подключить активный сабвуфер
Это довольно просто. Проложите кабель сабвуфера от выхода сабвуфера на ресивере до входа LFE сабвуфера. Если вы предпочитаете беспроводное соединение, вы можете приобрести комплект беспроводного соединения для сабвуфера.
Ознакомьтесь с нашим руководством по настройке сабвуфера, чтобы узнать, как правильно подобрать бас на свой вкус.
Настройка и последние штрихи
После того, как все подключено, пришло время настроить вашу систему и настроить ее так, как вы хотите. Вот когда полезно прочитать руководство пользователя.
Полное руководство может содержать более 100 страниц, но в какой-то момент его стоит прочитать. По крайней мере, пролистайте его один раз. Вы можете быть удивлены, обнаружив некоторые функции и настройки, которые вам понравятся или подбросят идеи для будущего расширения системы.
Калибровка колонок
Большинство AV-ресиверов поставляются с автоматической калибровкой для точной настройки звука. Вот как это работает:
AV-ресивер посылает тестовые сигналы на микрофон, который находится на предполагаемом месте слушателя. Затем ресивер автоматически регулирует громкость и задержку звучания каждого динамика. Вы получаете идеально сбалансированный и синхронизированный по времени объемный звук основанный на особенностях вашей комнаты. Посмотрите, как это работает в видео ниже.
Настройка Wi-Fi сети
Следуйте инструкциям по настройке сети, характерным для вашей модели AV-ресивера. В большинстве случаев это не сложнее, чем подключить телефон или ноутбук. Если ваш ресивер и маршрутизатор Wi-Fi поддерживают WPS (Wi-Fi Protected Setup), все, что вам нужно сделать, это нажать пару кнопок.
Пульт дистанционного управления и простота использования
Теперь, когда ваша система подключена, пришло время подумать о том, как вы хотите ее контролировать. Пульт дистанционного управления с десятками кнопок может показаться слишком сложным. Но теперь есть способы сделать вещи намного более удобными для пользователя.
Если ваш AV-ресивер поддерживает приложение для дистанционного управления через мобильное устройство, обязательно попробуйте его. Большинству людей легче использовать приложение, чем кнопочный пульт, особенно в темной комнате.
Приложение обязательно, если вы используете свой ресивер для мультирум аудио и видео. Это позволяет вам переключать источники и контролировать ваши потоковые сервисы из любой комнаты в доме.
Многие AV-ресиверы поставляются с кнопками предустановок звуковой сцены для определенного сценария, например, просмотра телевизора, игры в приставку или прослушивания радио. Одним нажатием кнопки вы выбираете источник и все настройки, необходимые для каждого сценария. Сюжетные кнопки делают вещи очень простыми для няни или тех, кто не знаком с вашим оборудованием.
Новый рубеж в дистанционном управлении - это технология голосовых команд от Amazon и Google. Кому нужен портативный пульт (или даже приложение для дистанционного управления), когда вы можете просто сказать Алексе, что вы хотите, чтобы ваш AV-ресивер сделал?
Универсальный пульт дистанционного управления поднимает концепцию выполнения сценариев на новый уровень. Вы можете упорядочить команды для нескольких компонентов, включая телевизор, нажатием одной кнопки или голосовой командой.
Универсальный пульт дистанционного управления также может связать ваши умное освещение, камеры видеонаблюдения и другие устройства домашней автоматизации с вашей домашней аудио-видео системой.
Можете ли вы слушать динамики телевизора, когда ресивер выключен?
Иногда вы или ваши гости можете просто захотеть посмотреть телевизор и не беспокоиться о объемном звучании. Вы можете сделать это, если ваш ресивер имеет функцию, называемую сквозной режим ожидания HDMI. Сигнал от спутникового ресивера (или другого источника) поступает на телевизор, когда ресивер выключен.
Если у вашего ресивера нет функции пропускания HDMI, вы можете использовать разветвитель HDMI и подключить второй кабель к другому входу HDMI на вашем телевизоре. Недостатком является то, что вам придется переключать выбор входа на телевизоре каждый раз, когда вы хотите перейти от объемного звучания к динамикам телевизора или наоборот.
Что такое назначение усилителя?
AV-ресиверы с семью или более каналами могут использоваться по-разному. Большинство пользователей подключают только пять каналов для базовой системы объемного звучания. Как и для чего использовать дополнительные каналы?
- Для привода большего количества динамиков объемного звучания, включая верхние динамики Dolby Atmos.
- Для питания стереодинамиков в других аудиозонах
- Для отправки четырех каналов динамиков с поддержкой двухканального усиления (Би-Ампинг)
Вы должны будете выбрать назначения каналов усилителя, которые соответствуют вашим потребностям. Руководство покажет вам все ваши варианты. Для получения дополнительной информации прочитайте наши статьи о форматах объемного звука, настройках многокомнатного звука и двухполосном усилении.
Попробуйте настройки DSP
Многие AV-ресиверы имеют эффекты цифровой обработки сигналов. Идея состоит в том, чтобы смоделировать акустические свойства различных кинематографических сред и мест живой музыки. Некоторые из них веселые и привлекательные. Другие могут звучать странно для ваших ушей.
Для прослушивания музыки аудиофилы предпочитают «чистый» режим Pure Direct с двумя каналами, который обходит всю лишнюю обработку сигнала. Другие люди любят купаться в звуке со всех сторон, даже когда слушают обычную стереозапись.
Поскольку эти опции у вас под рукой, вы можете попробовать их. Если вы найдете параметр, который вам нравится, его легко встроить в одну из настроек кнопки сценария.
Улучшение звучания сжатой музыки
Источники цифровой музыки низкого качества, такие как интернет-радио и потоковые сервисы, могут звучать скучно и безжизненно. Многие AV-ресиверы имеют специальные настройки, которые заставляют эти файлы звучать лучше. Опять же, это настройка, которая может войти в кнопку сценария.
Улучшения диалога
Не можете услышать, что говорят актеры, когда смотрите фильм или сериал? Посмотрите, есть ли в вашем ресивере специальная настройка, которая позволяет вам повысить или «поднять» уровень звука в голосовом диапазоне человека.
Как упорядочить кабели за ресивером
Чтобы не допустить запутывания кабелей и проводов за AV-ресивером, используйте кабельную обвязку или стяжки. Прочтите нашу статью о кабельном менеджменте, чтобы узнать, как решить эту проблему.
Мы здесь для вас
Остались вопросы? Каждая покупка в Глобалаудио включает в себя бесплатную техническую поддержку. Один из наших специалистов будет рад помочь вам преодолеть любые препятствия, с которыми вы можете столкнуться во время установки.
