Предварительный усилитель Mark Levinson No.32

Предварительный усилитель Mark Levinson No.32

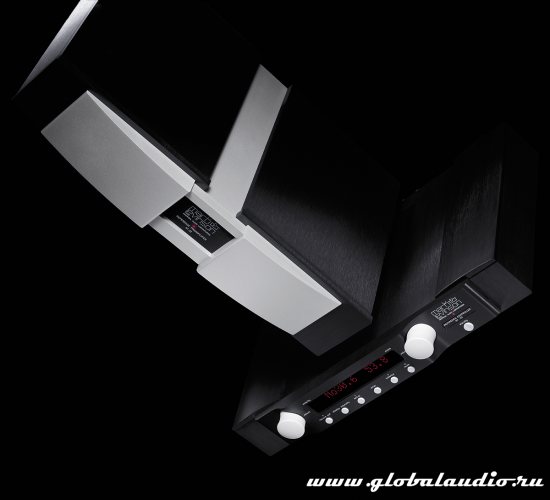

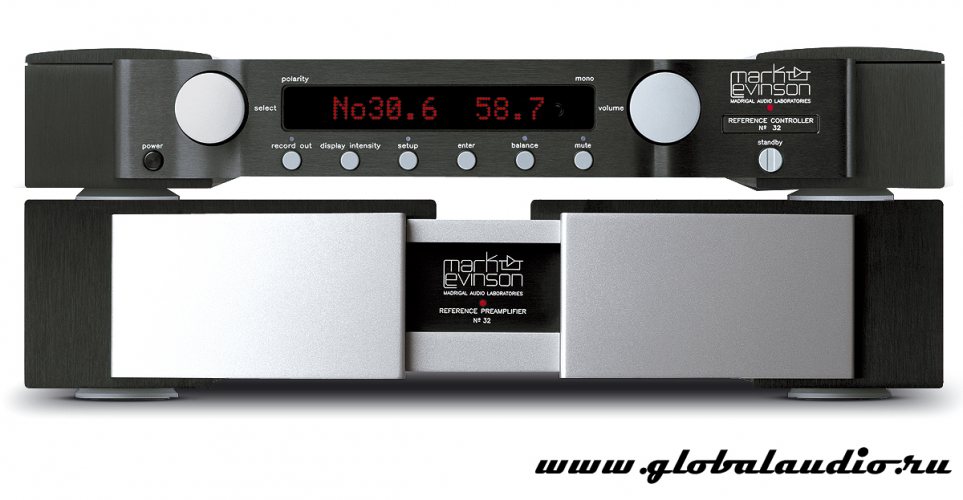

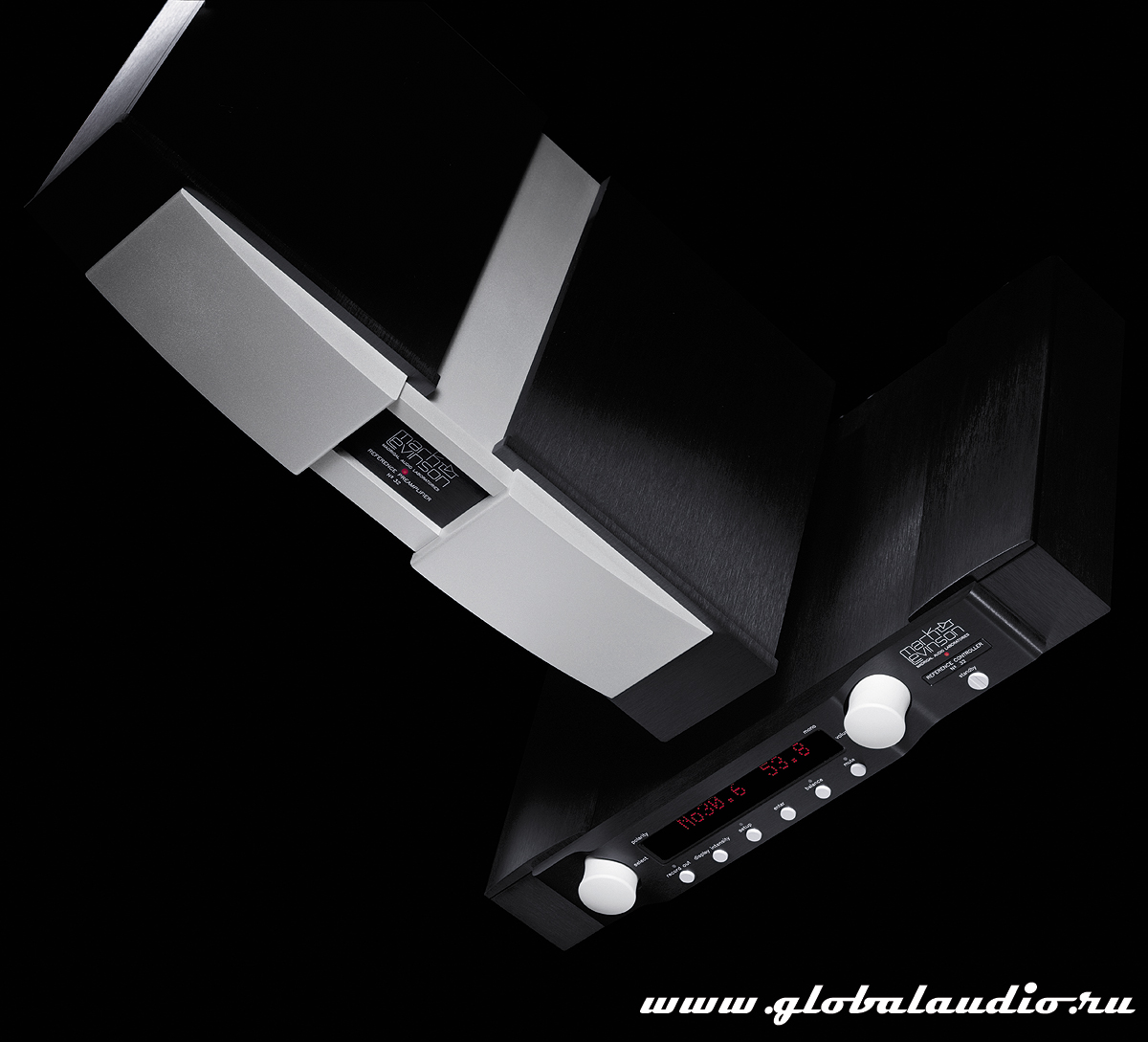

Предусилитель Nº32 — революционный компонент Mark Levinson. Это первый предусилитель, получивший маркировку Reference. В современных предусилителях референсного уровня имеет смысл разделить схемы питания и управления. Источники питания переменного тока, микропроцессоры, светодиодные дисплеи — по сути, все, что создает шум, — размещены в шасси, отдельном от низкоуровневых аудиосигналов (референсный контроллер Nº32), в то время как все схемы аудио-предусилителя размещены снаружи (Nº32). эталонный предусилитель). Таким образом, аудиосхемы подвергаются воздействию только тихой регулируемой мощности постоянного тока и самого аудиосигнала.

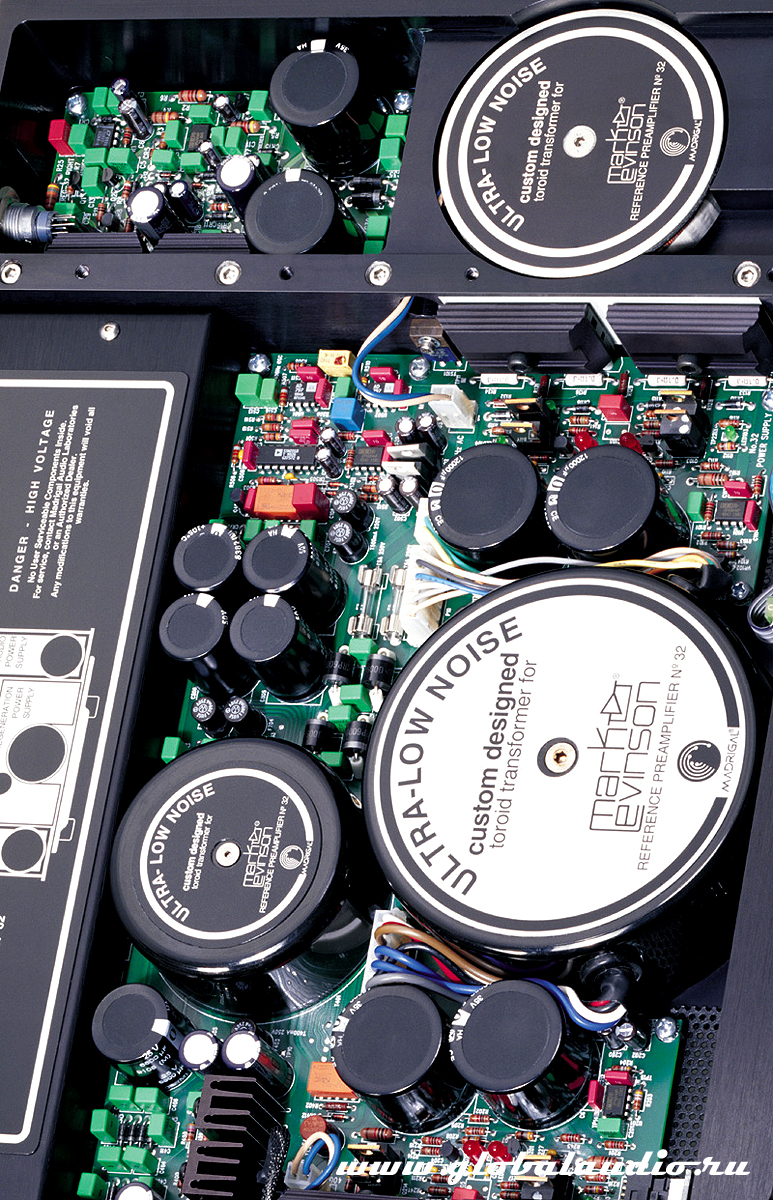

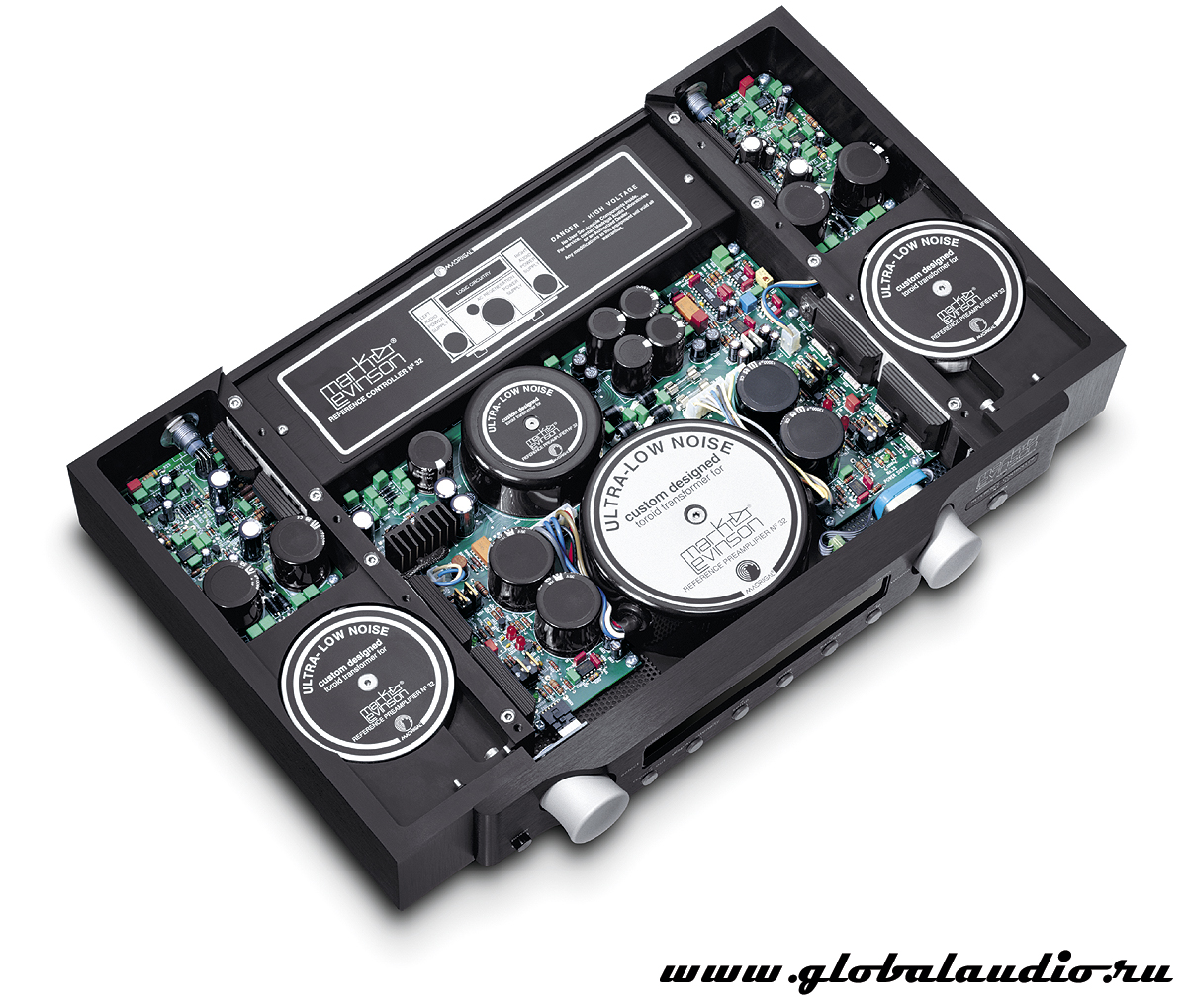

Два основных источника питания расположены в центральной части эталонного контроллера: один предназначен для управления и связи; другой используется для аудиосхем. Питание от сети переменного тока предварительно фильтруется, а два основных источника изолированы друг от друга. В источниках питания используются специально разработанные трансформаторы с несколькими вторичными обмотками, которые существенно улучшают изоляцию между отдельными блоками цепи. Отдельные схемы выпрямления, фильтрации и регулирования используются для подачи постоянного тока в цепи управления/связи, выход питания постоянного тока фонокорректора №25 и цепи генератора 400 Гц, используемые для регенерации источника питания.

В усилителе Nº32 используется рекуперация переменного тока: источник постоянного тока, питающий каскады усиления по напряжению, поступает от источника переменного тока, генерируемого в самом усилителе. Эта техника дорогая, но очень эффективная. В эталонном контроллере Nº32 осциллятор с частотой 400 Гц генерирует источник переменного тока для звуковой мощности предусилителя.
Микропроцессоры являются шумными устройствами, которые могут загрязнять низкоуровневые аудиосигналы, если не принять меры по предотвращению шумов обработки на пути прохождения сигнала. По этой причине микропроцессоры в Nº32 расположены не только в блоке контроллера, физически отделенном от шасси предусилителя, но и в собственном экранированном блоке.

Микропроцессоры в Nº32 контролируют изменение громкости, маршрутизацию сигналов и другие функции переключения. Они упрощают присвоение имен входам, выбор монофонических режимов, установку уровня отключения звука или программирование смещения или уровней усиления для отдельных входов — все это с передней панели. Как и другие современные компоненты Mark Levinson, в Nº32 используется программная операционная система, которую можно обновить через порт RS-232.

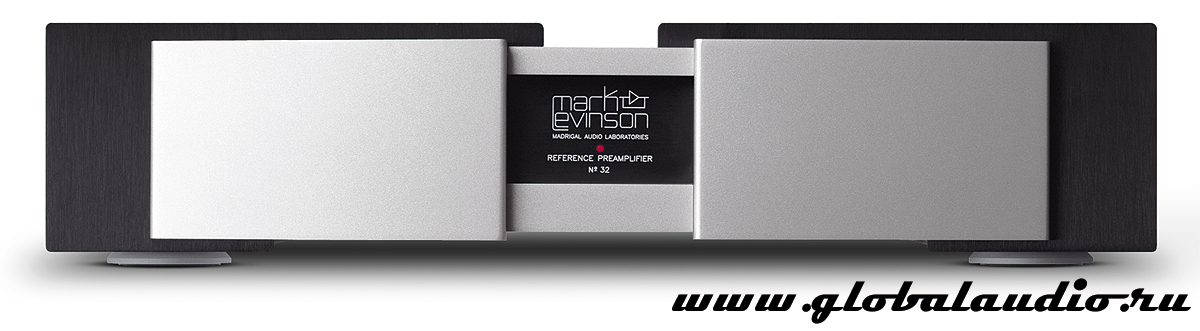

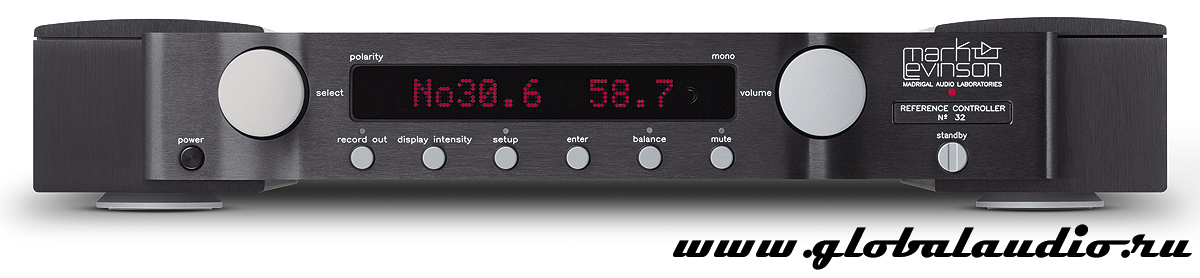

На шасси референсного предусилителя нет кнопок или регуляторов. Эталонный контроллер используется для выполнения всех команд через его простую переднюю панель. Каждому источнику можно присвоить имя на дисплее, а полный контроль над всеми функциями, включая выбор моно/стерео и полярность, доступен с пульта дистанционного управления.
Корпус Nº32 выдающийся даже по меркам Марка Левинсона и, как и другие аспекты его дизайна, отражает бескомпромиссный подход. Его шасси представляет собой алюминиевое литье, обработанное на станке и покрытое токопроводящим покрытием Irridite (прозрачный хромат). Такой подход к проектированию обеспечивает жесткую, стабильную среду, в которой контролируются вибрации и микрофонные эффекты.

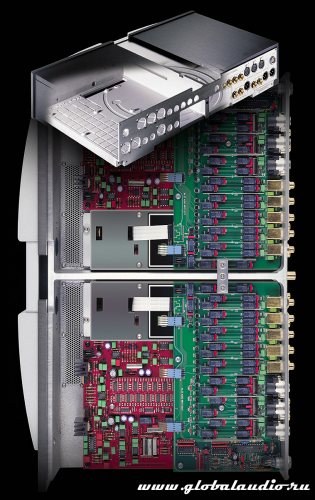

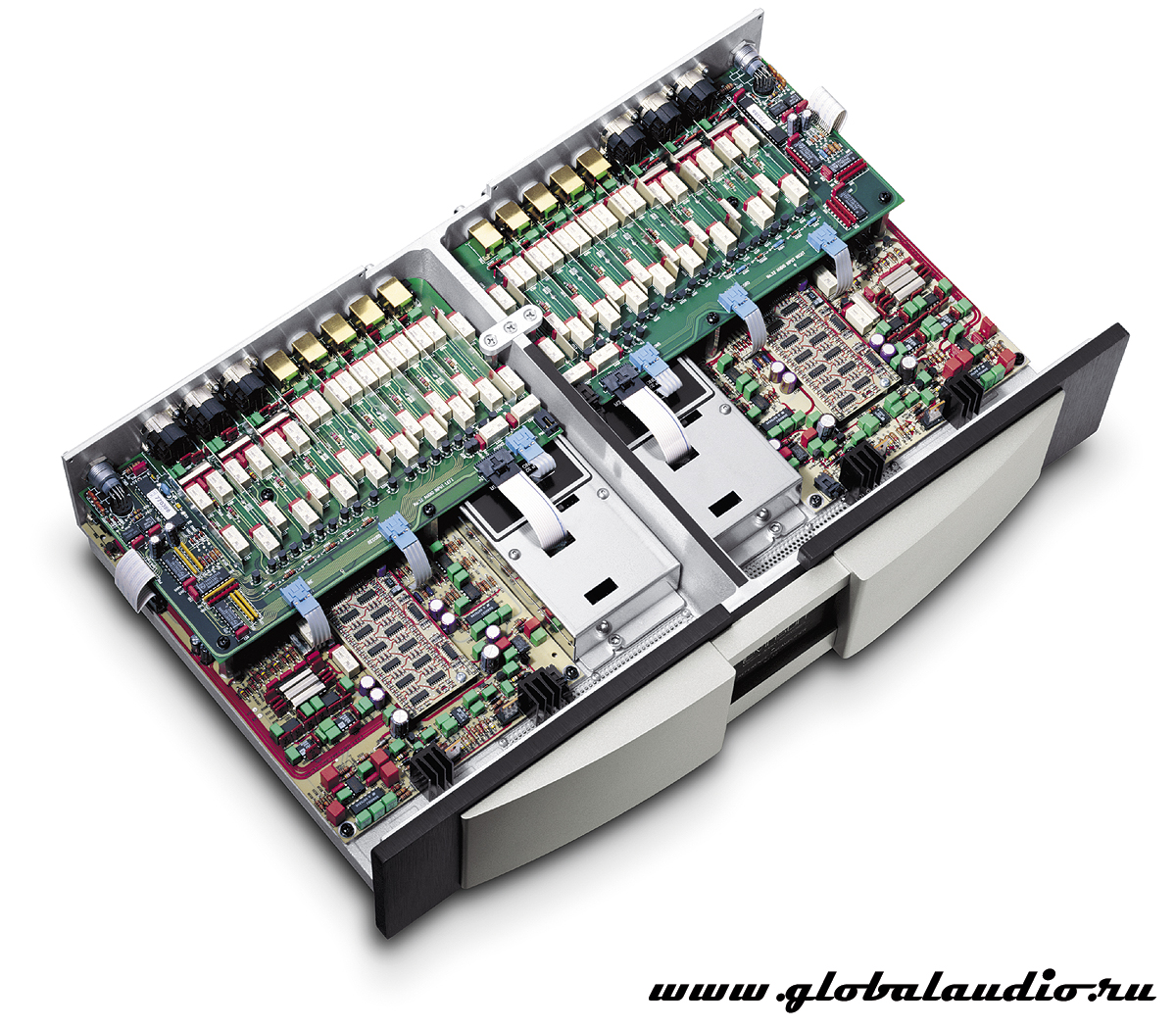

Левый и правый каналы разделены сплошной алюминиевой перегородкой, выполненной как часть отливки. Таким образом, каждый канал изолирован в своей среде, чтобы электромагнитный шум одного канала не ухудшал работу другого. Поскольку каждый канал эффективно изолирован от другого электрически и физически, стереофоническое разделение Nº32 эквивалентно разделению двух отдельных монофонических предусилителей.

Nº32 — это первый продукт Mark Levinson, в котором для печатных плат используется Arlon 25N®. Превосходные диэлектрические свойства этого материала помогают Nº32 достигать замечательных характеристик при работе со сложными аудиосигналами. Arlon 25N был выбран только после того, как обширные тесты на прослушивание показали, что в этом конкретном случае его акустические характеристики превосходят все другие материалы.

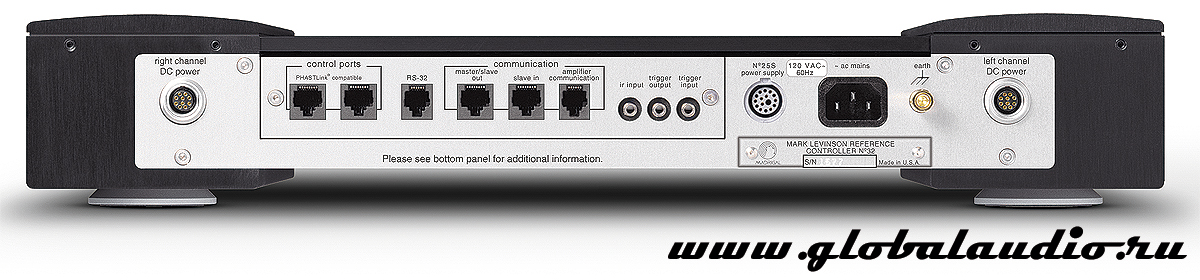

На задней панели имеются как балансные, так и несимметричные входы. Несимметричные сигналы имеют синфазный шум (шум, присутствующий как в сигнале, так и в земле), подавляемый на входном каскаде. Полностью сбалансированные инструментальные усилители используются в качестве каскадов усиления, и каждый вход можно настроить отдельно с помощью программного обеспечения, чтобы обеспечить усиление 0, 6, 12 или 18 дБ. Используя эту функцию, Nº32 позволяет регулятору громкости работать в оптимальном диапазоне, даже когда его источники имеют существенно разные выходные уровни.

Хотя регулировка громкости является одной из основных функций предусилителя, она также является источником компромисса во многих конструкциях. В Nº32 представлен новый активный аттенюатор: дискретная конструкция, предлагающая беспрецедентное сочетание точности и нейтрального звучания. Модули аттенюаторов построены на собственных четырехслойных печатных платах Arlon 25N, локальная регулировка питания которых и шунтирующие конденсаторы гарантируют, что чувствительные переключатели получают чистое питание и оптимальную изоляцию. Массив прецизионных резисторов обеспечивает ослабление с шагом 0,1 дБ до –57 дБ, где размер шага увеличивается до 1 дБ. Имея более 65 000 доступных шагов, ступенчатый аттенюатор Nº32 обеспечивает необходимую точность, действуя и звуча как бесступенчатая регулировка.

Высокопроизводительные буферные усилители формируют выход Nº32. Эти схемы отличаются низким уровнем шума и искажений, низким выходным импедансом, высокой токовой способностью и широкой полосой пропускания. Несимметричные и балансные выходы имеют независимые буферы, что позволяет одновременно использовать оба типа разъемов без ухудшения качества звука.

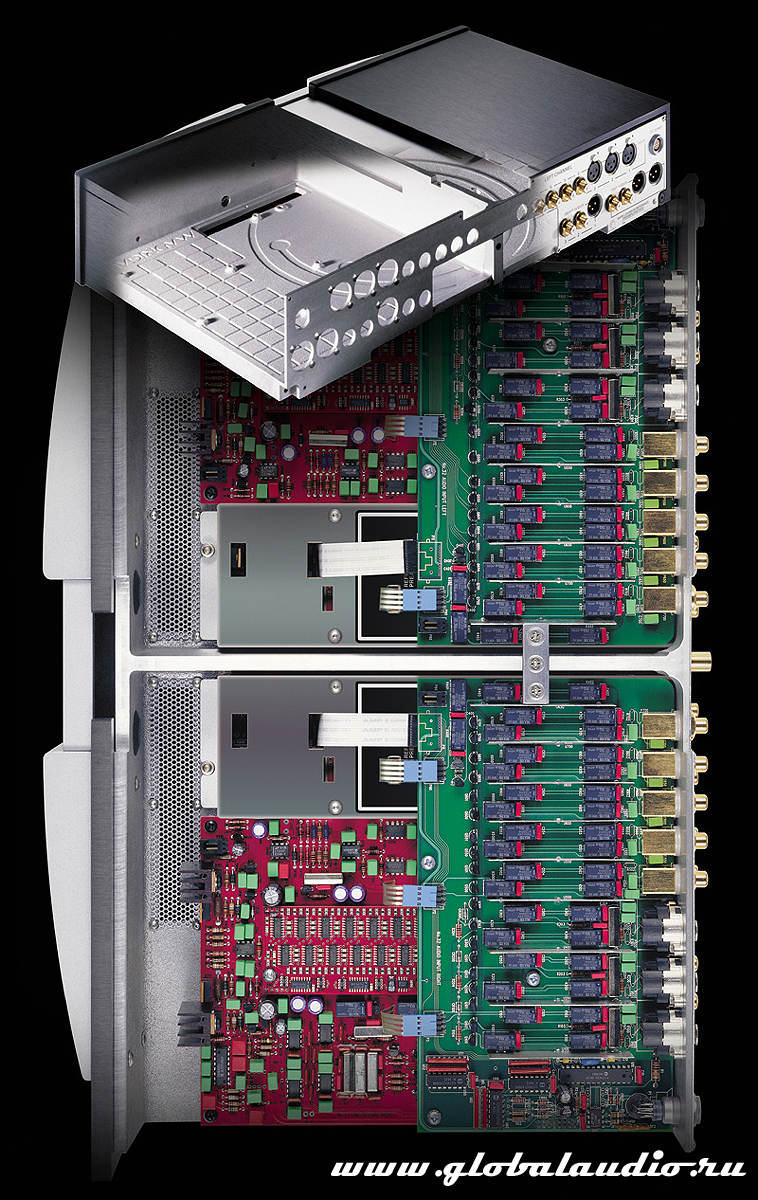

Для любителей музыки, использующих аналоговые дисковые источники, Nº32 предлагает дополнительные фоно-модули, экранированные из мю-металла, которые легко устанавливаются через заднюю панель. Установка и настройка фонокорректора Nº32 — мечта любого любителя аналогового звука. Его отключаемый инфразвуковой фильтр, резистивная и емкостная нагрузка и коэффициент усиления могут быть выбраны независимо для каждого из двух его входов. Он даже имеет точную регулировку баланса, чтобы компенсировать небольшой дисбаланс каналов, присутствующий практически в каждом картридже. Более того, все эти переменные можно регулировать с пульта дистанционного управления.

В течение нескольких лет мы провели исчерпывающие тесты прослушивания, чтобы выбрать топологию, компоненты и рабочие параметры для референсного предусилителя Nº32. Мы рекомендуем вам потратить некоторое время на его прослушивание — мы думаем, что вы найдете вознаграждение за этот опыт.
