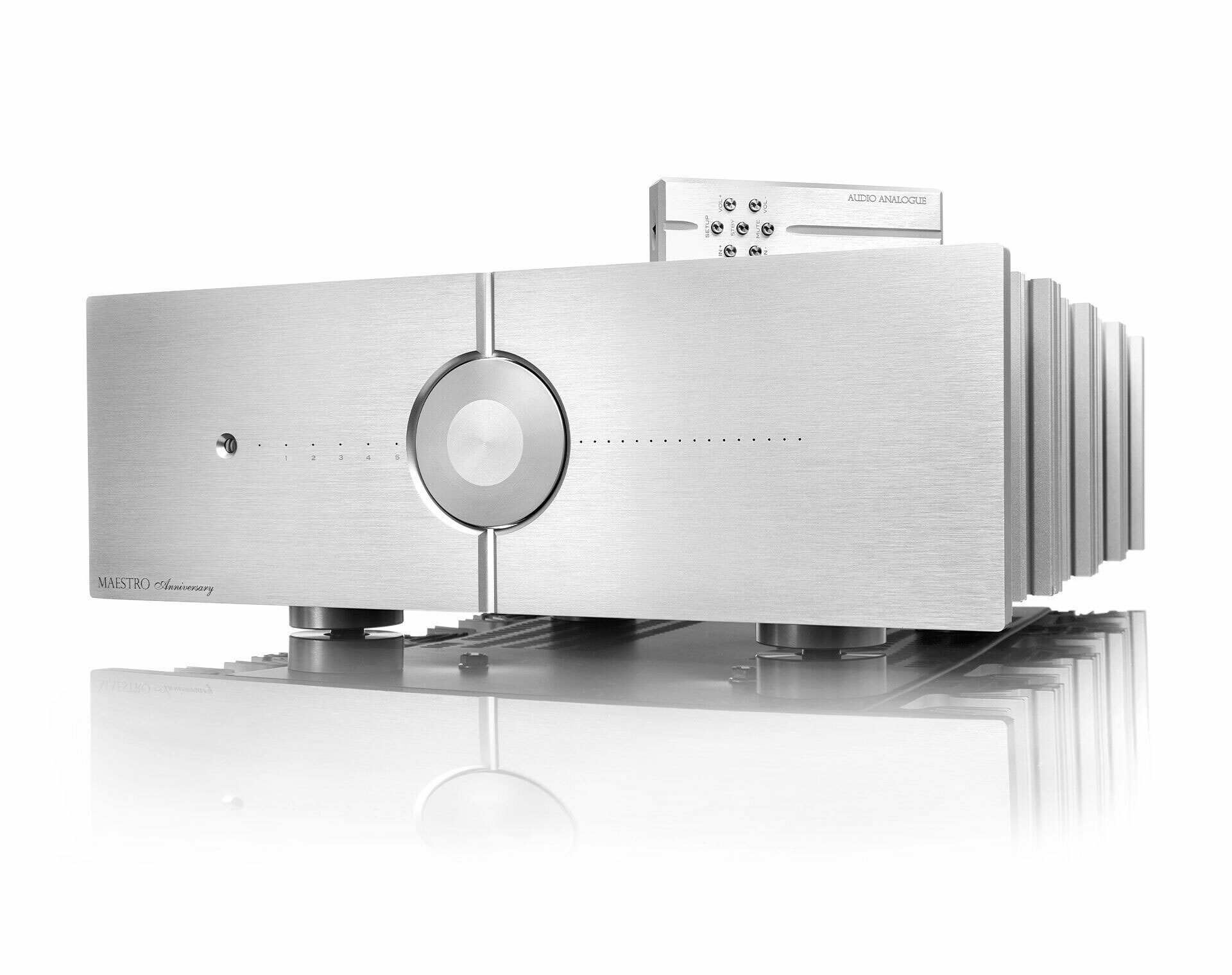

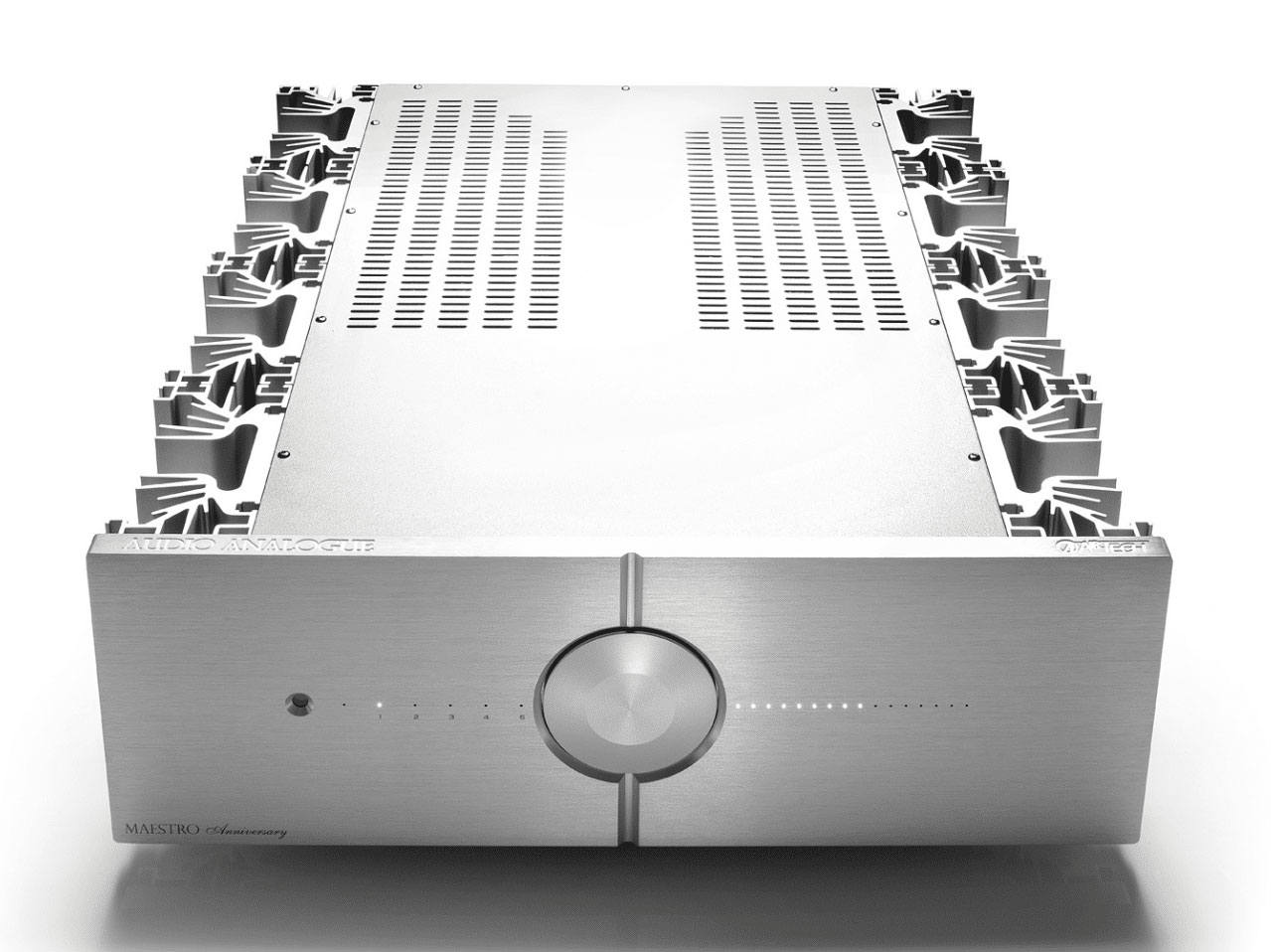

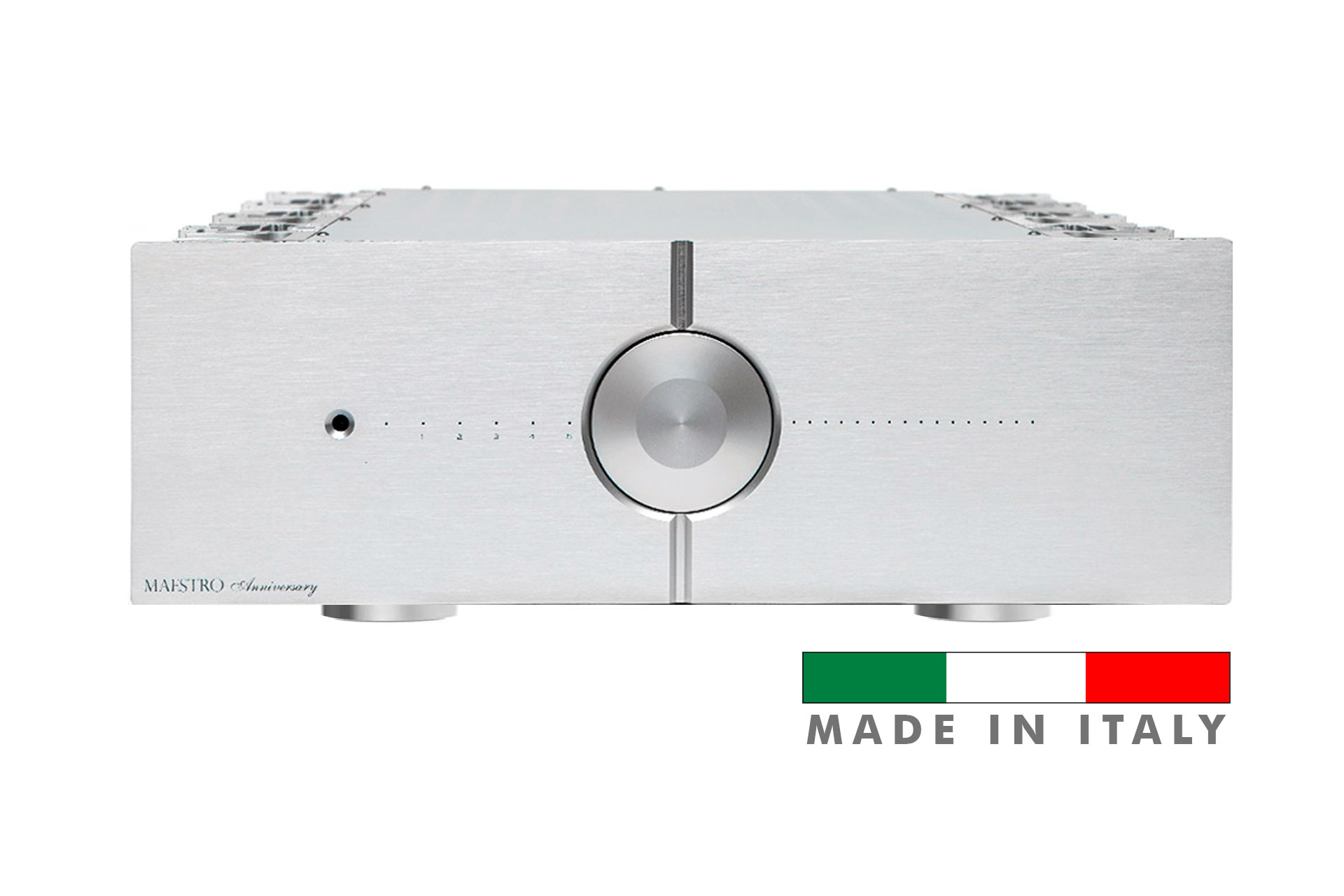

Интегральный усилитель

Maestro Anniversary родился в лабораториях AIRTECH на основе опыта, полученного при разработке Puccini Anniversary. Основная схема очень похожа, но с одним принципиальным отличием: цепь усиления полностью сбалансирована входом в каскад мощности, а затем снова не сбалансирована для подключения к динамикам. Все это приводит к удвоению каскадов усиления и ослабления.

Даже в Maestro Anniversary все каскады имеют нулевую глобальную обратную связь. Обратная связь не используется также в каскадах предусилителя (как в Puccini). Выходная мощность была увеличена до 150 Вт на 8 Ом, что привело к уменьшению размеров как драйверных, так и силовых каскадов, которые теперь используют четыре пары транзисторов на канал. Однако основная конфигурация остается инвертированной каскодной, которая похожа на один каскад усиления, за которым следует выходной буфер.

Стабильность рабочей точки поддерживается с помощью DC Servo, который начинает работать только на частотах ниже нескольких десятых Герца (следовательно, полностью за пределами звукового диапазона). Такая изысканная схема, вместе с выбором высококачественных компонентов (резисторы военного стандарта, полипропиленовые аудиоградиентные конденсаторы, изготовленные по спецификации AIRTECH, внутренняя проводка с 7N OCC чистой медью, выходные разъемы с позолотой из чистой меди) помогли создать устройство, которое имеет честь быть наследником славного Maestro Integrated.

Maestro Anniversary — уникальное устройство. Его замечательная мощность, которая удваивается по мере уменьшения импеданса, и его исключительные навыки вождения сопровождаются уникальной музыкальностью и утонченностью, которые не так легко найти в таком «мускулистом» усилителе.

Весь усилитель спроектирован так, как будто он состоит из трех отдельных элементов.

1- Источник питания: выполнен с трансформатором 600 ВА для каждого канала. Мостовой выпрямитель выполнен с использованием сверхбыстрых дискретных диодов по 50 А каждый. Фильтрующая способность составляет 16800 мкФ на ветвь, поэтому усилитель имеет в общей сложности 67200 мкФ фильтра. В режиме включения электрический ток ограничивается резисторами, изменяющимися в зависимости от температуры, которые сразу после этого исключаются из пути сигнала.

2- Усилитель: полностью двойной моно для заземления и питания. Цифровые каскады для управления микросхемами громкости также оптронные. Медные дорожки печатной платы имеют толщину, вдвое превышающую стандартную, чтобы обеспечить прохождение больших токов электричества. Маршрутизация печатной платы была тщательно изучена для оптимизации путей сигнала и сохранения симметрии каскадов.

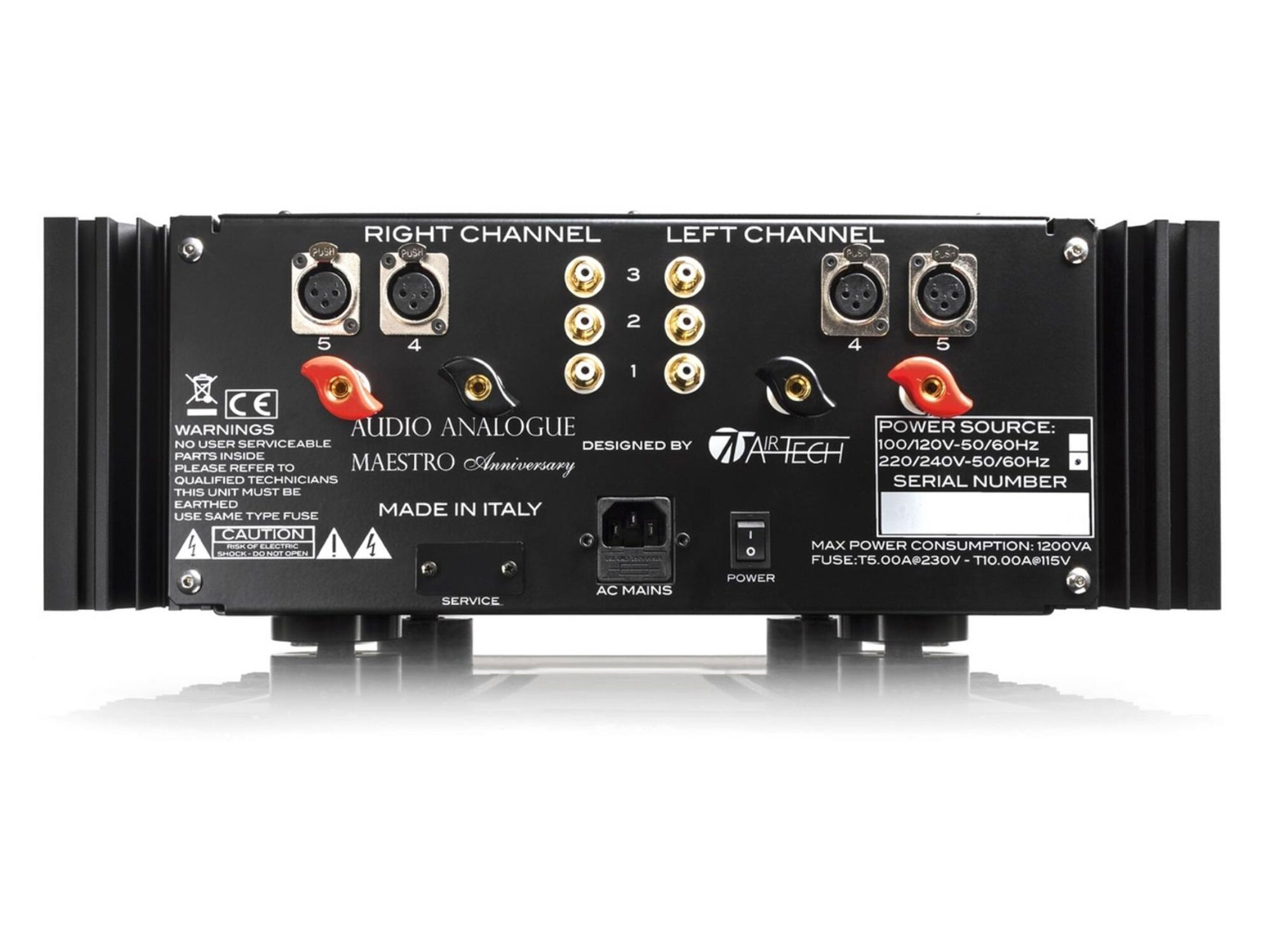

3- Предусилитель: что касается усилителей, каскады предусилителя являются двойным моно. Сразу за входными разъемами расположены реле переключения каналов, за которыми следует дискретный компонентный буфер для изоляции усилителя от источника. Максимально допустимое входное напряжение составляет около 6 В среднеквадратичного значения. Буферы, сбалансированные как на входах, так и на выходах, управляют в классе A четырьмя микросхемами громкости для каждого канала. Последние, как и в случае с Puccini, представляют собой просто цепочки сопротивлений без каких-либо операций внутри них. Такой выбор был сделан для того, чтобы в Maestro не было никакой глобальной обратной связи. После регулятора громкости у нас есть реальный каскад предусилителя, который усиливает примерно до 12 дБ.

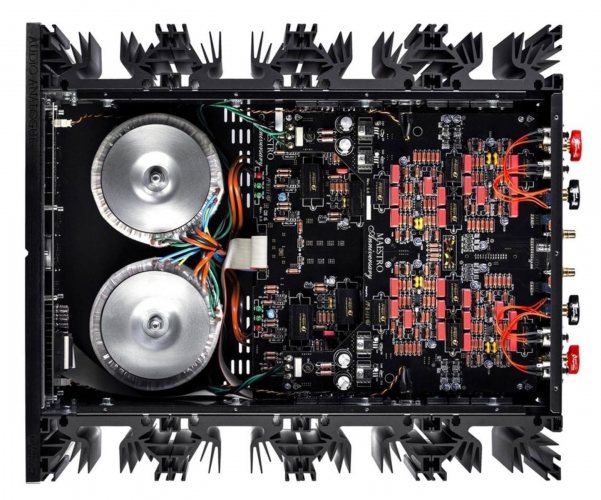

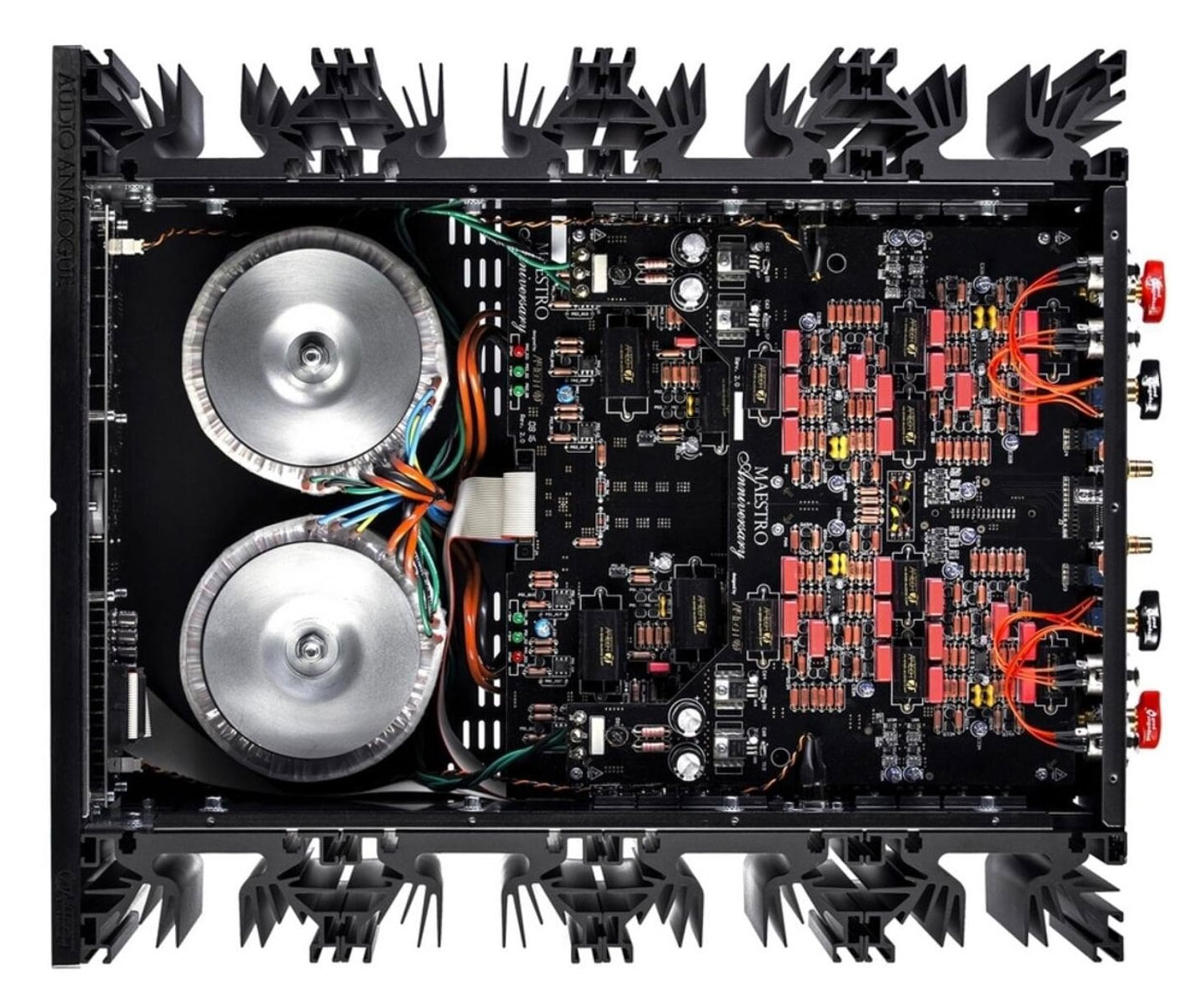

Три элемента, описанные выше, физически размещены на трех отдельных платах, так что это похоже на наличие отдельного источника питания, предусилителя и усилителя мощности. Maestro Anniversary также доступен в версии RR* с аналоговым регулятором громкости на основе реле и резисторов для дальнейшего повышения производительности звука. (+4000 Евро)* Доступен в натуральном алюминиевом и сатиновом черном цвете.
