Руководство по подключению и настройке АВ-ресивера

Пошаговое руководство по настройке AV-ресивера для домашнего кинотеатра.

Советы о том, как подключить и настроить AV-ресивер, действуя, как настоящий профессионал.

Вы стали счастливым обладателем совершенно нового АВ-ресивера для домашнего кинотеатра? Вы находитесь на пороге удивительного мира объемного звука, который станет доступен сразу после его подключения. Мы покажем вам весь процесс установки, шаг за шагом, поэтому вы будете знать, что делать и чего ожидать в результате.

Сколько времени требуется на установку ресивера?

Время, которое потребуется, чтобы настроить АВ-ресивер может сильно различаться, но два часа – это, в большинстве случаев, достаточное количество времени, чтобы осуществить все подключения.

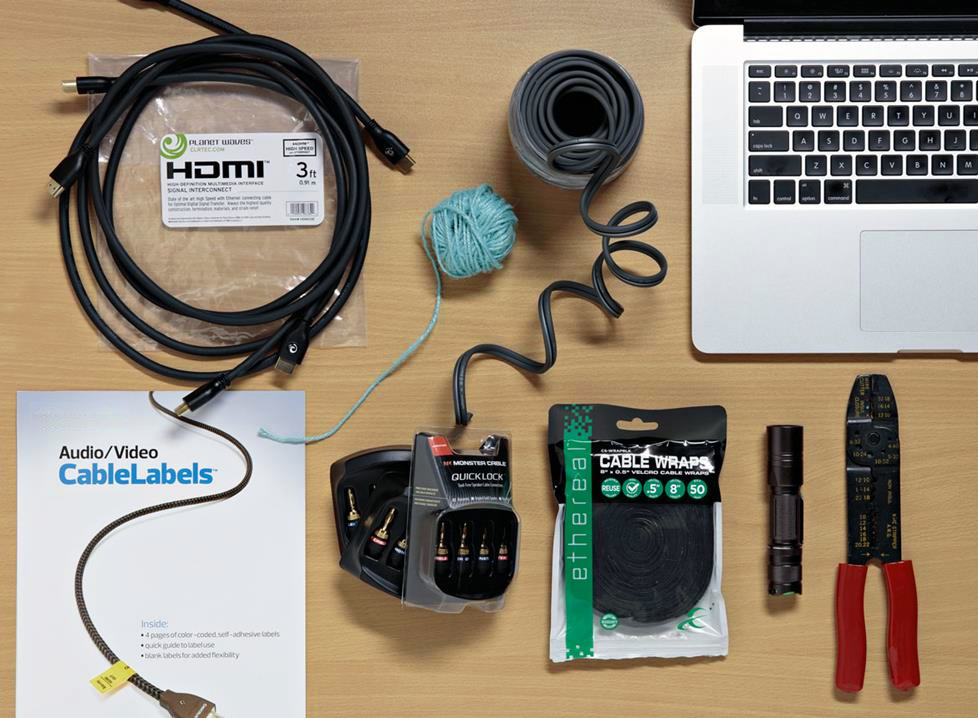

Материалы и инструменты, которые вам понадобятся при подключении AV-ресивера.

• Большая катушка акустического кабеля.
• Разъемы для колонок.
• Кусачки.
• Шнур для измерения длины провода акустической системы.
• Фонарик, который потребуется при работе сзади ресивера.
• Ноутбук или планшет для доступа к инструкции и любым онлайн руководствам по настройке вашего ресивера.
• Кабели HDMI.
• Другие аудио-видео кабели в случае необходимости.
• Кабельные этикетки для облегчения правильного подключения.

Подготовка к подключению АВ-ресивера.

Соберите все компоненты, которые вы будете использовать при подключении к ресиверу (Blu-Ray-плееры, кабельные / спутниковые приставки, игровые консоли и т.д.). Убедитесь, что у вас есть достаточное количество кабелей для подключения каждого компонента. Для лучшей производительности аудио и видео, используйте самые современные способы подключения для каждого компонента (в большинстве случаев лучшим вариантом является кабель HDMI).
Кабельные этикетки позволяют легко отслеживать то, что происходит, и не запутаться, если когда-нибудь придется переместить установку или если какой-либо из компонентов будет отключен от сети.
Перед тем, как начать работы необходимо спланировать, где будут находиться ваши динамики. Смотрите нашу статью о размещении колонок для домашнего кинотеатра, чтобы узнать об оптимальных конфигурациях системы.
Готовы начать? Читайте далее нашу инструкцию, шаг за шагом узнавая как можно подключить вашу систему.

ШАГ 1: Определите место нахождения ресивера

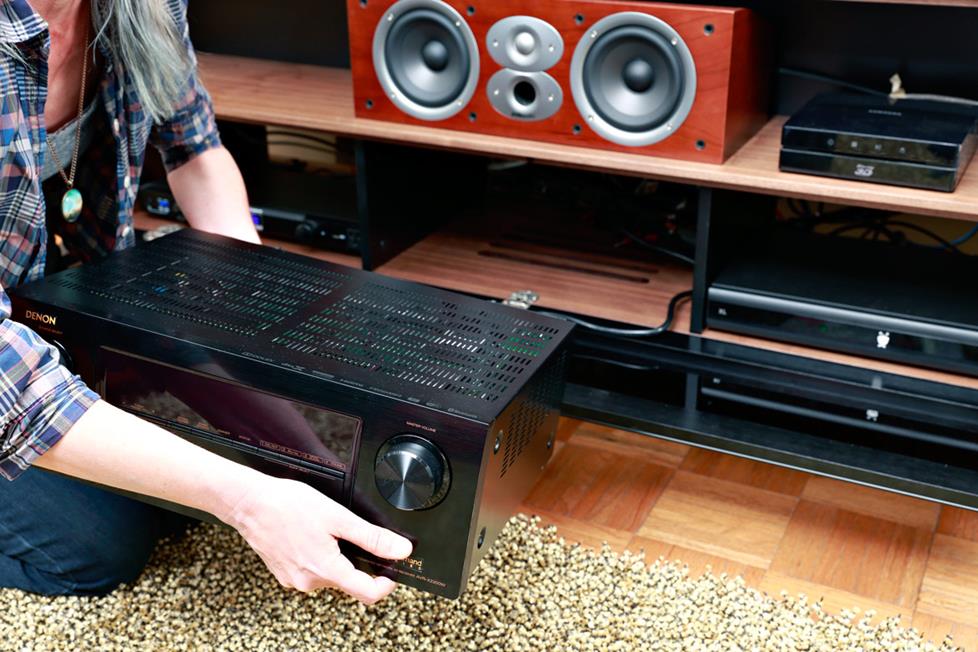

Выберите такое место для вашего AV-ресивера, где к кабелям, соединяющим другие компоненты можно легко добраться. Имейте в виду, что AV-ресивер должен иметь достаточно места, чтобы получать необходимую вентиляцию иначе он может перегреться. Поэтому убедитесь, что достаточное пространство для удаления тепла обеспечено, чтобы избежать этих негативных последствий. Смотрите наши советы для домашнего кинотеатра для получения дополнительной информации по этой важной теме. Местом размещения ресивера может стать открытая тумбы или её верхняя полка. При размещении ресивера в специальной тумбе под ТВ, можно запускать кабели через её заднюю стенку и легко их подключить к AV-ресиверу.

ШАГ 2: Подключите AV-ресивер к телевизору

Перед тем, как приступить к подключению HDMI кабеля, обязательно отключите ресивер и телевизор от сети! Подключите телевизор к AV-ресиверу с помощью кабеля HDMI. Используйте вход "HDMI ARC/eARC" на телевизоре (обычно входы HDMI 2 или HDMI 4) и "HDMI выход ARC/eARC" или "Main" на AV-ресивере. Это позволит вам просматривать на экране телевизора все необходимые установки, которые нужны для подключения ресивера. Если вы используете антенну для эфирного телевидения или вы используете встроенные приложения вашего телевизора для потоковой передачи, обратите внимание, поддерживают ли ваш ресивер и телевизор формат Audio Return Channel (ARC). Эта функция позволяет аудио передаваться от телевизора обратно к AV-ресиверу через соединение HDMI, что позволяет услышать звук через динамики. Если у вас есть старый телевизор или AV-ресивер, вам необходимо подключить оптический или коаксиальный цифровой кабель между телевизором и AV-ресивером для прослушивания аудио с тюнера телевизора или приложений. Если у вас есть 4К телевизор (телевизор нового поколения, обладающий разрешением, примерно соответствующим 4000 пикселей по горизонтали) и ресивер способный пропускать сигнал 4K, позаботьтесь, чтобы установить связь между ними с помощью соединения HDMI, которые поддерживают 4K и HDCP 2.2. Эти соединения могут или не могут быть четко обозначены на задней панели телевизора и ресивера, так что если вам нужна помощь чтобы выяснить это, не стесняйтесь обратиться к нам.

ШАГ 3: Следуйте всем указаниям, которые выводятся на экран

Современные производители АВ-ресиверов больше не включают в комплектацию печатные руководства. Вместо этого, большинство из них предлагают полезное экранное руководство по настройке. Например, ресиверы Denon и Marantz имеют инструкцию по установке, которая будет отражаться на экране телевизора. Вы просто подключаете ресивер к телевизору и дальше следуете инструкциям, которые будут появляться на экране. Yamaha предлагает удобное руководство по установке ресивера через приложение для планшетов (Для настройки необходимо, чтобы ресивер и мобильное устройство находились в одной и той же сети Wi-Fi). Все эти виды руководств дают возможность самостоятельно пройти весь процесс от начала до конца.

ШАГ 4: Установка колонок

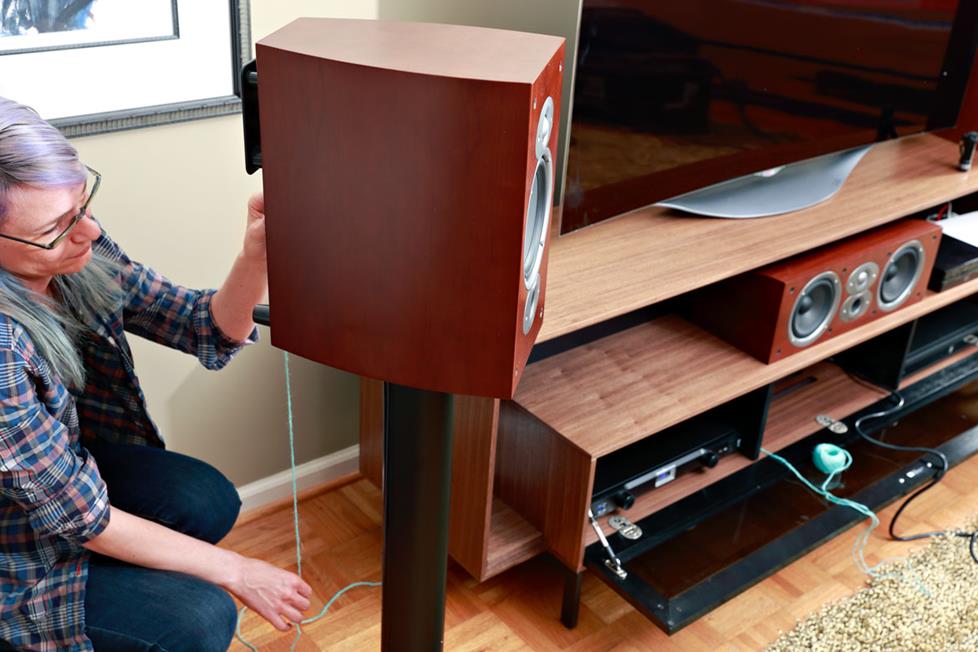

Установите акустические системы вокруг комнаты. Используйте веревку для измерения расстояния от каждого громкоговорителя к АВ-ресиверу, и отрежьте в соответствии с её длиной акустический кабель. Рассмотрите возможность использования разъемов для подключения акустических систем, таких как "Банан" для более безопасного соединения.

ШАГ 5: Подсоедините динамики

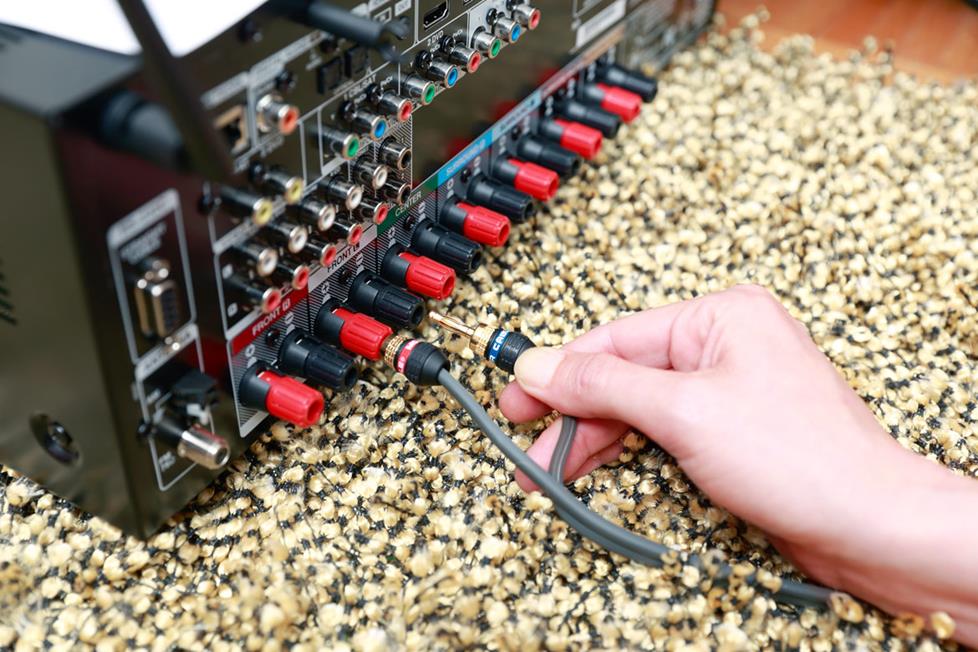

Перед тем, как приступить к подключению акустических систем, обязательно отключите ресивер! Посмотрите на провода акустической системы и обратите внимание на различия в окраске на обеих половинах. Нужно разделить провод вниз по центру на его конце, используя кусачки, чтобы обрезать изоляцию от наконечника. Держите концы провода отдельно. Колонки и АВ-ресивер имеют акустические клеммы, которые обозначены как "+" и "-".Следите за совпадением цветов на клеммах (как правило, черный и красный). Нужно, чтобы цвета на каждой стороне вашего акустического кабеля были подключены к клеммам одинакового цвета. Здесь важно быть последовательным, чтобы поддерживать правильную полярность, если вы вставите черный провод в черный разъём, убедитесь, что делаете также при каждом последующем соединении. Затем нужно подключить сабвуфер. Делается это с помощью сабвуферного кабеля (моно RCA), подключите выход для сабвуфера на AV-ресивере к входу LFE сабвуфера.

ШАГ 6: Подключите ваши источники сигнала

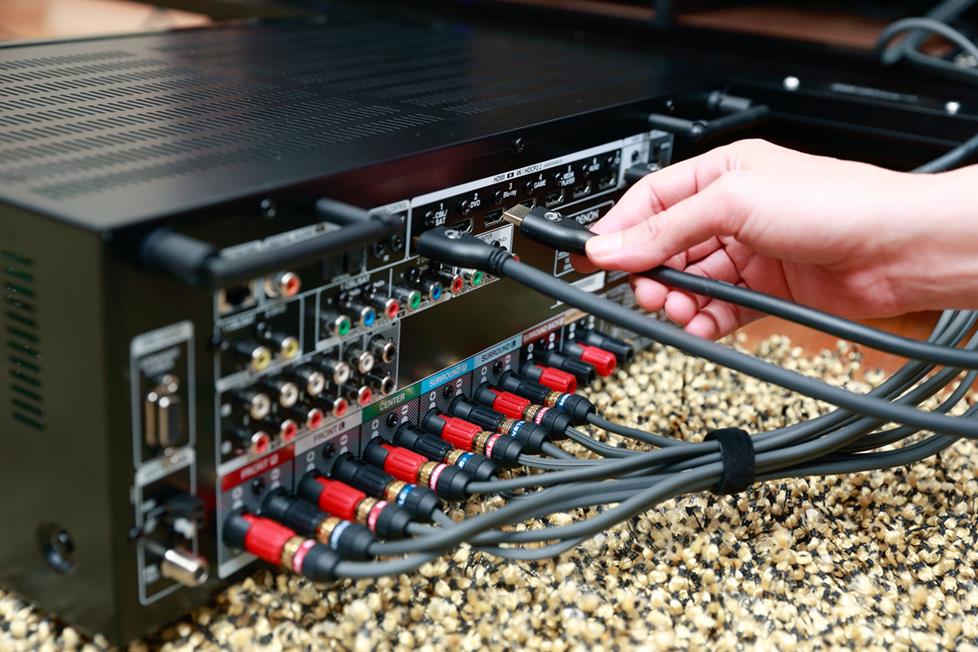

Перед тем, как приступить к подключению HDMI кабеля, обязательно отключите ресивер и подключаемое устройство от сети! Всякий раз, когда это возможно, рекомендуется использовать кабели HDMI для подключения компонентов к ресиверу. Возможности соединения HDMI позволяют передавать аудио и видео сигналы с максимально высоким разрешением, часто для этого не нужно дополнительных кабелей. Для того чтобы соединить любые 4K компоненты, вам потребуется  HDMI вход на ресивере, который поддерживает HDCP 2.2. После того как все подключено, проверьте каждый источник, чтобы быть уверенным, что вы получаете аудио и видео сигнал.

ШАГ 7: Как откалибровать динамики

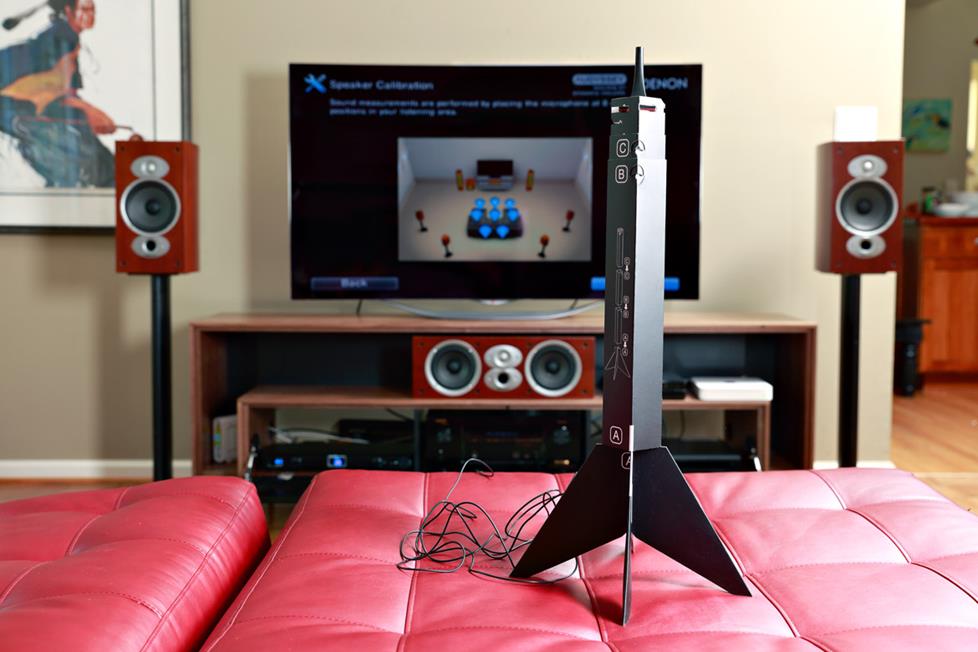

Большинство AV-ресиверов оснащены автоматической системой калибровки, что позволяет использовать эту возможность для точной настройки звука, исходя из размера ваших динамиков и в комнаты, в которой они находятся. Подключите прилагаемый микрофон для настройки в выделенное гнездо на передней панели AV-ресивера, и поместите микрофон, в том месте, где вы будете находиться большую часть времени при просмотре фильмов или прослушивании музыки. Следуйте инструкциям по оптимизации вашей системы. Вы сможете сделать такую настройку для нескольких мест прослушивания, в зависимости от модели AV-ресивера. Для получения дополнительной информации необходимо просмотреть наше видео калибровки динамиков. Не устанавливайте микрофон настройки прямо на диване или кресле, где вы будете сидеть или будет находиться звуковая сцена. Установите микрофон как можно ближе, к тому месту, где находятся ваши уши. Если приемник включает в себя штатив или картонную подставку для микрофона настройки, используйте это. В иных случаях, камера штатив или самодельный стенд работает просто отлично.

ШАГ 8: Настройка сети

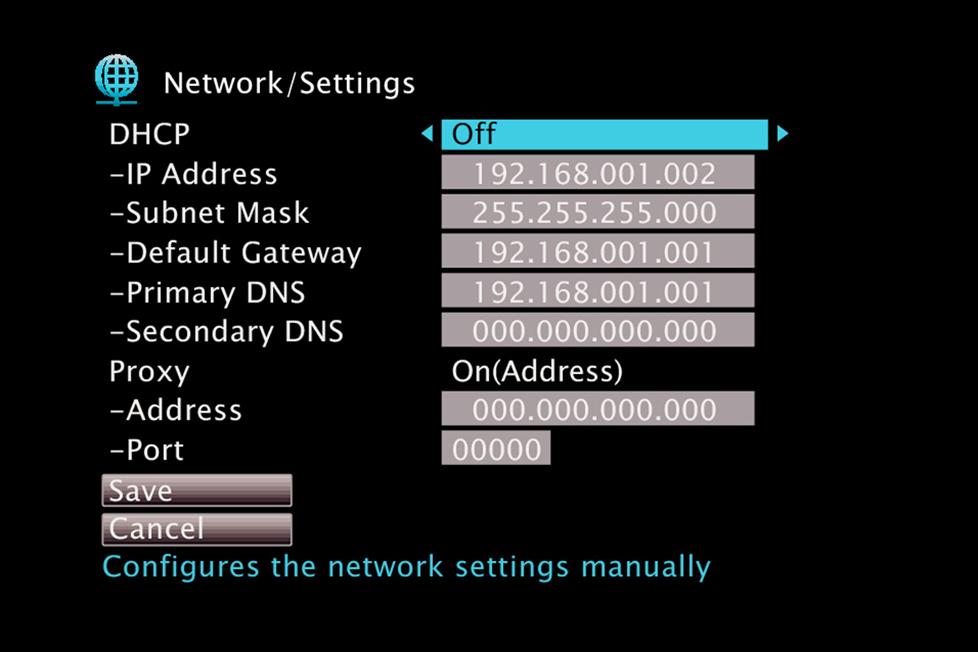

Если вы еще не делали этого, то советуем использовать руководство по настройке вашего ресивера, которое обеспечит подключение AV-ресивера к вашей домашней сети. Это даст возможность воспользоваться возможностями онлайн-сервисов потоковой передачи данных. Просто следуйте инструкциям, которые разработаны специально для вашей модели AV-ресивера и вы сможете сделать подключение в кратчайшие сроки. Опция "Сеть в режиме ожидания" на вашем приемнике позволяет включить его с использованием специального приложения на вашем телефоне или планшете. Для активации этой опции вам придется идти в настройки вашего ресивера, чтобы включить ее, так как по умолчанию она находится в положении «Выключено». Теперь у вас появилось много возможностей для управления системой домашнего кинотеатра.

ШАГ 9: Как обеспечить контроль за процессом

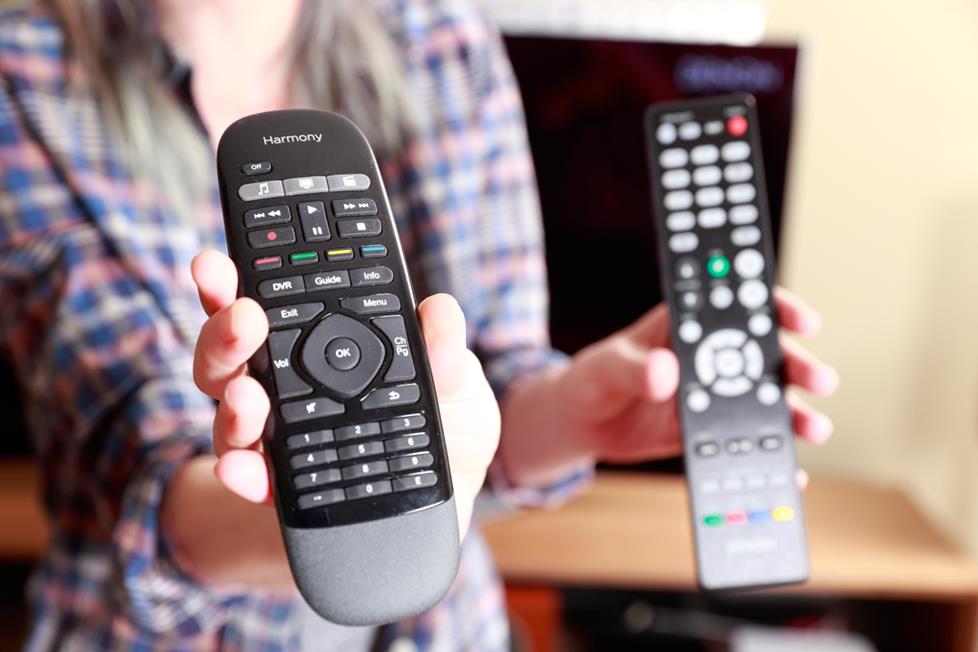

Теперь, когда уж всё подключено необходимо решить вопрос: как вы будете всё это контролировать? Если у вас соединено много компонентов системы домашнего кинотеатра, то в этом случае универсальный пульт дистанционного управления может быть очень полезным. Если для вашего АВ-ресивера разработано хорошее приложение для управления с мобильных устройств, то вы, вероятно, захотите проверить его. Вы сможете переключать все компоненты системы и контролировать все ваши сервисы потоковой передачи, используя один удобный интерфейс. Радиочастотный пульт дистанционного управления дает возможность управлять системой из любой комнаты в доме.
